Осциллограф С1-157/4

С1-157/4

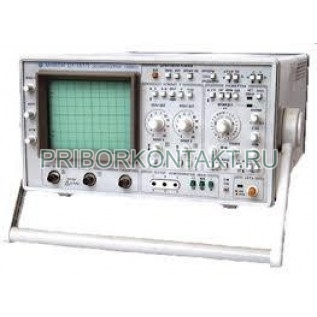

Осциллограф универсальный С1-157/4

Также этот прибор может называться: С1 157/4, С1157/4, С11574, С1 157 4, c1-157/4, c1 157/4, c1157/4, c11574, c1 157 4.

С1-157/4 осциллограф универсальный предназначается для исследования повторяющихся электрических сигналов через визуальное наблюдения и измерения их амплитудных и временных параметров в пределах частот от 0 до 120 МГц.

Этот осциллограф удобен при подборе транзисторов в согласованные пары и входном контроле полупроводниковых приборов.

Технические характеристики С1-157/4:

Размер экрана - 80×100 мм.

Количество каналов - 2.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 -10 МОм/12 пФ).

Пределы допускаемой основной относительной погрешности коэффициентов отклонения - ±3%.

Диапазон коэффициентов развертки С1-157/4 - от 2·10^-8 с/дел до 0,5 с/дел.

Пределы основной погрешности коэффициентов развертки осциллографов:

- без растяжки - ±4,5%;

- с растяжкой - ±7,5%.

Пределы допускаемой погрешности измерения временных интервалов в рабочем диапазоне температур должны быть ±9%.

Время нарастания ПХ - менее 3,5 нсек.

Параметры тестера компонентов осциллографа С1-157/4:

Ось Y - ±12 мА.

Ось Х - ±12 В.

Тестовое напряжение - 0 В; 2 В; 4 В; 6 В; 8 В.

Тестовый ток базы - 0 мкА; 20 мкА; 40 мкА; 60 мкА; 80 мкА, при коэффициенте деления 1/8.

Габаритные размеры - не более 160×300×385 мм.

Масса - не более 7 кг.

Осциллографы С1-157/4 имеют тестер компонентов и наблюдения ВАХ полупроводниковых приборов, которые используется для наблюдения вольт-амперных характеристик двух- и трехполюсников. В частности, при исследовании двухполюсников тестер позволяет: проверять:

- исправность отдельных диодов (в том числе и туннельных, а также светодиодов), стабилитронов (до 12 В), переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов;

- определять неисправность p-n переходов, путем сравнения с аналогичными в исправной схеме, прозванивать цепи.

При исследовании трехполюсников с помощью прибора осциллоограф С1-157/4 можно:

- наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах;

- определять статический коэффициент передачи;

- пробивные напряжения p-n переходов и напряжение Эрли;

- по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки;

- коэффициент усиления, а также коэффициент передачи в инверсном режиме.

Условия эксплуатации С1-157/4:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 80 В·А.
