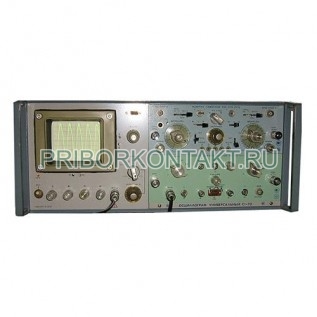

Осциллограф универсальный со сменными блоками С1-70

Также этот прибор может называться: С170, С1 70, с1-70, с170, с1 70, s1-70, s170, s1 70, c1-7о, c17о, c1 7о.

С1-70 осциллограф универсальный предназначен для работы со сменными блоками серии Я40-1 (в канале вертикального отклонения) и Я40-2 (в канале горизонтального отклонения).

Осциллографы С1-70 обеспечивают возможность исследования сигналов амплитудами и их длительности с путем визуального наблюдения и фотографирования.

Технические характеристики С1-70:

Полоса пропускания - от 0 до 50 МГц.

Сигналы амплитуд - от 10 мкВ до 500 В.

Длительность сигналов - от 0,3 нс до 150 нс.

Время нарастания ПХ - 7 нс.

Тип индикатора - ЭЛТ 11ЛО2И.

Рабочая часть экрана - 64×80 мм.

Габаритные размеры - 200×480×475 мм.

Масса С1-70 - не более 24 кг.

Основные характеристики сменных блоков:

Погрешность коэффициента отклонения со стробоскопическими блоками - от 4% до 5%.

- блоки разверток

Погрешность коэффициента развертки стробоскопическая - от 4% до 10%.

Осциллографы С1-70 имеют широкие функциональные возможности и обеспечивают:

- исследование сигналов в реальном масштабе времени с амплитудой от десятков микровольт до 500 В и длительностью от 20 нс до минут в полосе от 0 до 50 МГц;

- исследование сигналов в режиме стробоскопического преобразования в полосе от 0 до 3,5 ГГц;

- одновременное наблюдение сигнала и его частей в увеличенном временном и амплитудном масштабах;

- исследование сигналов в логарифмическом масштабе;

- автоматическое смещение луча по вертикали после каждого запуска развертки (5 строк);

- автоматическую блокировку развертки с предварительной установкой цикла запусков от 1 до 100;

- алгебраическое сложение двух исследуемых сигналов.
