Осциллограф С1-170/1

С1-170/1

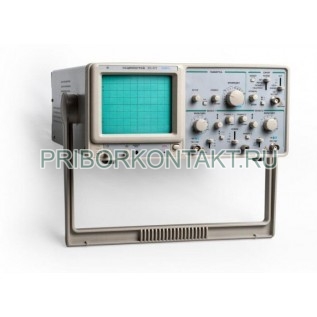

Осциллограф универсальный С1-170/1

Также этот прибор может называться: С1 170/1, С1170/1, С11701, С1 170 1, c1-170/1, c1 170/1, c1170/1, c11701, c1 170 1.

С1-170/1 осциллограф универсальный используется для исследования периодических электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

Сфера применения приборов осциллографы С1-170/1 - это измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Технические характеристики С1-170/1:

Количество каналов - 2.

Размер экрана осциллографа - 80х100 мм.

Ширина линии луча С1-170/1 - не более 1 мм.

Время нарастания ПХ - не более 14 нсек.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 10 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Пределы относительной погрешности коэффициентов отклонения в рабочем диапазоне температур:

- каждого из каналов - ±3%;

- с делителем 1:10 - ±4%.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки - от 100 нсек/дел до 0,1 сек/дел.

Пределы основной погрешности коэффициентов развертки осциллографов:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Полоса пропускания тракта вертикального отклонения в цифровом режиме - не менее 10 МГц.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/23 пФ).

Внешняя синхронизация С1-170/1 - 0,2 В - 10 В (1 МОм/25 пФ).

Наличие режима X-Y - в полосе от 20 Гц до 1 МГц (коэффициент отклонения 2 мВ/дел - 10 В/дел±10%).

Масса - не более 7 кг.

Габаритные размеры осциллографа - не более 140×300×380 мм.

Осциллографы С1-170/1 оснащены блоком аналого-цифрового преобразователя (АЦП), который предназначается для исследования и наблюдения по двум каналам как однократных, так и периодических электрических сигналов и измерения их параметров в полосе частот от 0 до 10 МГц в цифровом режиме. При этом совершается регистрация тех электрических сигналов, максимальная частота дискретизации которых - 100 МГц в памяти 64 Кбайт на канал и предоставляется возможность их дальнейшего просмотра.

Условия эксплуатации С1-170/1:

Температура окружающей среды - от +5º С до +40º С.

Относительная влажность воздуха при температуре +25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность осциллографов - не более 90 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия осциллографа С1-170/1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
