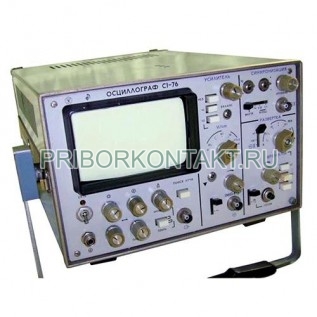

Осциллограф С1-76

Осциллограф С1-76 универсальный (С176, С-1-76, С 1 76, c1-76, С-176, С 176, С1 76, c176, c-1-76, c 1 76,c-176, c 1176, c1 76)

Осциллограф С1-76 универсальный предназначен для исследования сигналов с амплитудой 0,5мВ-300В и длительностью 1мкс-50с. Отличается высокой чувствительностью канала вертикального отклонения и большим рабочим полем экрана.

Установка идентичных режимов работы усилителей в каналах вертикального и горизонтального отклонения луча позволяет наблюдать фигуры Лиссажу и вольтамперные характеристики с разностью фазовых характеристик не более 3? в полосе частот 0кГц-100кГц.

Может использоваться в комплекте аппаратуры для контроля качественных показаний АМ иЧМ передатчиков.

Технические характеристики приборов осциллографы С1-76 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-1МГц;

Время нарастания ПХ - 350нс;

Коэффициент отклонения - 0,5мВ/дел.-20В/дел.; 0,2мВ/дел. (0кГц-100кГц);

Входное сопротивление С1-76 - 1 МОм; 10 МОм(с выносным делителем 1:10);

Емкость - 50пФ; 15пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 1мкс/см-5с/см (с 10-кратной растяжкой);

Погрешность измерений амплитуды и временных интервалов - 10%;

Тип индикатора - ЭЛТ 13ЛО18В;

Рабочая часть экрана - 60х100мм, 60х60мм (в режиме X-Y);

Питание С1-76 - от сети 220В, 50Гц; 115В или 220В, 400Гц;

Потребляемая мощность - 45В?А;

Габаритные размеры - 310х180х430мм;

Масса С1-76 - 13кг.
