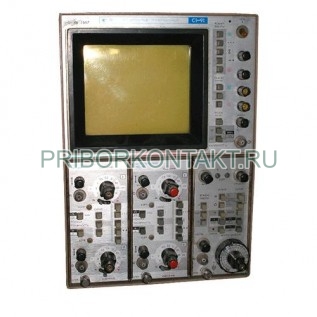

Универсальный осциллограф С1-91

Также этот прибор может называться: С191, С1 91, c1-91, c191, c1 91, s1-91, s191, s1 91.

С1-91 осциллограф универсальный предназначен для комплексного исследования электрических сигналов путем визуального наблюдения и фотографирования.

Сфера применения: радиоизмерительная и вычислительная техника, разработка и производство быстродействующих полупроводниковых приборов и интегральных микросхем, исследования систем с распределёнными параметрами, ядерная физика.

Осциллографы С1-91 конструктивно состоят из базового прибора и сменных блоков в каналах вертикального (два блока) и горизонтального (один блок) отклонения:

Технические характеристики С1-91:

Полоса частот для исследования сигналов:

- в реальном масштабе времени - от 0 до 100 МГц;

- в режиме стробоскопического преобразователя - от 0 до 10 ГГц.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Погрешность коэффициента отклонения - 4%.

Входное полное сопротивление - от 1 МОм/20 пФ; 10 МОм/10 пФ (с выносным делителем 1:10).

Коэффициент развертки - от 5 нс/дел до 50 мс/дел.

Погрешность коэффициента развертки - 4%.

Режимы запуска развертки - автоколебательный; ждущий; однократный.

Погрешность измерения временных параметров электрических сигналов - 0,5 мкс ±2 нс.

Диапазон задержки запуска развертки - от 0 до 1 с.

Рабочая часть экрана - 100×120 мм.

Скорость фотозаписи - 500 км/с.

Габаритные размеры - 320×228×540 мм.

Масса - не более 20 кг.

Осциллограф С1-91 совместно со сменными блоками в каналах вертикального и горизонтального отклонений образует измерительную систему, позволяющую в зависимости от типа используемого блока производить:

- исследование сигналов в реальном масштабе времени;

- исследование сигналов в режиме стробоскопического преобразователя;

- одновременное исследование четырех сигналов;

- точное сравнение сигналов по форме при наличии временного сдвига между ними;

- одновременное наблюдение сигнала и его частей в увеличенном временном и амплитудном масштабах;

- измерение напряжений постоянного тока, силы постоянного тока, сопротивлений и температуры поверхности электро-радиоэлементов с индикацией установленных масштабных коэффициентов и результатов измерений на экране ЭЛТ;

- измерение временных параметров электрических сигналов;

- задержку запуска развертки в диапазоне или на заранее установленное количество внешних импульсов.
