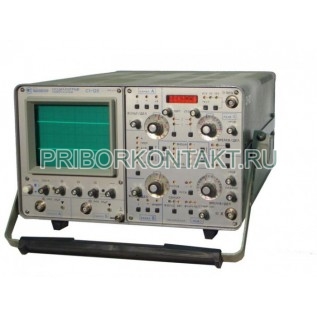

Осциллограф С1-120

Осциллограф С1-120 универсальный (С1120, С-1-120, С 1 120, c1-120, С-1120, С 1120, С1 120, c1120, c-1-120, c 1 120,c-1120, c 1120, c1 120)

Осциллограф С1-120 универсальный предназначен для исследования параметров электрических сигналов с амплитудой 4мВ-120В, длительностью 8нс-5с путем визуального наблюдения их формы; для измерения амплитудных и временных параметров методом калиброванной шкалы, а также измерения временных параметров с повышенной точностью с помощью цифрового измерителя.

Функциональные возможности:

- 2 канала;

- возможность одновременного исследования трех сигналов в двух временных масштабах;

- наличие встроенного в прибор осциллограф С1-120 универсальный калибратора, обеспечивающего три фиксированных уровня выходного сигнала, который позволяет контролировать погрешность коэффициентов отклонения и развертки, проводить частотную компенсацию вынос делителей сигнала;

- микропроцессорный контроллер позволяет управлять работой осциллографа, осуществляет индикацию режимов работы, проведение цифровых измерений - автобалансировка тракта вертикального отклонения и автотестирование прибора;

- цифровое измерение временных интервалов.

Технические характеристики приборов осциллографы С1-120 универсальные:

Условия эксплуатации:

- температура окружающего воздуха - от -10?С до +50?С;

- относительная влажность - 98% при температуре +25?С;

Полоса пропускания - 0МГц-100МГц;

Коэффициент отклонения прибора осциллограф С1-120 универсальный - 0,005В/дел-5В/дел;

Коэффициент развертки:

- основной - 1с/дел-2?10^-8с/дел;

- задержанный - 0,1с/дел-2?10^-8с/дел;

Пределы основной погрешности коэффициентов отклонений и разверток прибора осциллограф С1-120 универсальный - ±3%;

Диапазон измерений временных интервалов цифровым измерителем - 4?10^-7с;

Основная погрешность калибратора амплитуды - ±0,5%;

Основная погрешность калибратора длительности - ±0,1%;

Входное сопротивление прибора осциллограф С1-120 универсальный - 1 МОм±0,03 МОм;

Входная ёмкость - не более 25пФ;

Выходные уровни сигнала калибратора - 0,1В, 1В, 10В;

Рабочая часть экрана прибора осциллограф С1-120 универсальный - 80х100мм;

Потребляемая мощность - 120В?А;

Масса - 13кг;

Габариты прибора - 345х200х455мм.
