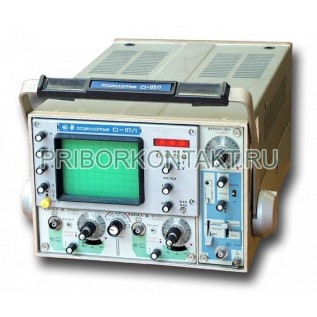

Осциллограф С1-117

Двухканальный универсальный осциллограф С1-117 для визуального и цифрового контроля сигналов

С1-117 - универсальный двухканальный осциллограф для исследования формы электрических сигналов с измерением амплитудных и временных параметров. Прибор рассчитан на работу в широком диапазоне уровней, поддерживает визуальные измерения по шкале ЭЛТ, а в исполнении С1-117/1 дополнительно обеспечивает цифровой метод измерений с индикацией результатов и размерностей на светодиодном индикаторе.

Варианты обозначения, встречающиеся в документации: С1 117, С1117, c1-117, c1 117, c1117.

Назначение и области применения

Осциллограф С1-117 применяют при наладке, ремонте и диагностике радиоэлектронной аппаратуры, в измерительных лабораториях и на стендах контроля. Высокая чувствительность до 0,1 мВ/дел позволяет уверенно работать с малыми сигналами, а наличие ТВ-синхронизации делает прибор удобным для обслуживания теле- и видеоустройств. За счет комбинированного питания и комплекта присоединительных устройств возможна эксплуатация вне стационарных рабочих мест, включая полевые условия.

Функции и особенности

двухканальное отображение сигналов (каналы А и Б) с независимой настройкой чувствительности и развертки;

широкий диапазон коэффициентов отклонения 0,1 мВ/дел-5 В/дел и расширение до 50 В/дел при использовании внешнего делителя 1:10;

полоса пропускания до 15 МГц, при работе на 0,1-0,5 мВ/дел полоса ограничивается до 100 кГц;

измерение амплитудных и временных параметров периодических сигналов сложной формы, для С1-117/1 - цифровая индикация результатов;

внутренняя и внешняя синхронизация для гармонических и импульсных сигналов, включая ТВ-синхронизацию;

встроенный калибратор прямоугольных импульсов 0,6 В/1 кГц;

комбинированное питание - от сети 220 В (50 Гц или 400 Гц) и от источника постоянного тока 27 В.

Технические характеристики

Параметр	Значение
Число каналов	2
Рабочая часть экрана	60×80 мм
Ускоряющий потенциал	3 кВ
Коэффициент отклонения (ступени)	от 0,1 мВ/дел до 5 В/дел (ряд 1, 2, 5), 15 ступеней, плавная регулировка между ступенями
Коэффициент отклонения с внешним делителем 1:10	до 50 В/дел
Полоса пропускания	0-15 МГц; в диапазоне 0,1-0,5 мВ/дел - 0-100 кГц
Время нарастания ПХ	не более 23 нс при 1 мВ/дел и выше; не более 3,5 мкс при 0,1-0,5 мВ/дел
Входной импеданс, непосредственный вход	1 МОм, емкость не более 35 пФ
Входной импеданс с делителем 1:10	1 МОм, емкость не более 17 пФ
Максимальное входное напряжение (переменное + постоянное), без делителя	на закрытом входе 300 В; на открытом входе 100 В
Максимальное входное напряжение с делителем 1:10	300 В (на закрытом или открытом входе)
Погрешность коэффициентов отклонения	в нормальных условиях ±4%; в рабочих условиях ±6%
Погрешность цифрового измерения амплитуды	2-3%
Коэффициент развертки	ступенями по ряду 1, 2, 5 (19 ступеней) и плавно между ступенями; 0,5×10^-6-0,5 с/дел
Растяжка развертки	10-кратная
Погрешность коэффициентов развертки	в нормальных условиях ±4%; в рабочих условиях ±6%
Погрешность при включенной растяжке	в нормальных условиях ±5%; в рабочих условиях ±7,5%
Погрешность цифровых измерений временных параметров	1-2%
Синхронизация внутренняя, гармонические сигналы	10 Гц-15·10⁶ Гц
Синхронизация внутренняя, импульсные сигналы	при размере изображения более 0,8 дел; длительность 0,06·10^-6-1 с
Синхронизация внешняя, гармонические сигналы	10-15×10⁶ Гц
Синхронизация внешняя, импульсные сигналы	амплитуда 0,5-5 В; длительность 0,06×10^-6-1 с
Калибратор	прямоугольные импульсы 0,6 В/1 кГц
Погрешность амплитуды и частоты калибратора (нормальные условия)	не более ±1%
Питание от сети переменного тока	220 В/50 Гц; 220 В/400 Гц
Питание от источника постоянного тока	27 В
Потребляемая мощность	от сети 50 В·А; от источника постоянного тока 45 Вт
Габаритные размеры	273×180×465 мм
Масса	не более 10 кг
Диапазон рабочих температур	от минус 10 °C до 40 °C

Параметр

Значение

Число каналов

Рабочая часть экрана

60×80 мм

Ускоряющий потенциал

3 кВ

Коэффициент отклонения (ступени)

от 0,1 мВ/дел до 5 В/дел (ряд 1, 2, 5), 15 ступеней, плавная регулировка между ступенями

Коэффициент отклонения с внешним делителем 1:10

до 50 В/дел

Полоса пропускания

0-15 МГц; в диапазоне 0,1-0,5 мВ/дел - 0-100 кГц

Время нарастания ПХ

не более 23 нс при 1 мВ/дел и выше; не более 3,5 мкс при 0,1-0,5 мВ/дел

Входной импеданс, непосредственный вход

1 МОм, емкость не более 35 пФ

Входной импеданс с делителем 1:10

1 МОм, емкость не более 17 пФ

Максимальное входное напряжение (переменное + постоянное), без делителя

на закрытом входе 300 В; на открытом входе 100 В

Максимальное входное напряжение с делителем 1:10

300 В (на закрытом или открытом входе)

Погрешность коэффициентов отклонения

в нормальных условиях ±4%; в рабочих условиях ±6%

Погрешность цифрового измерения амплитуды

2-3%

Коэффициент развертки

ступенями по ряду 1, 2, 5 (19 ступеней) и плавно между ступенями; 0,5×10^-6-0,5 с/дел

Растяжка развертки

10-кратная

Погрешность коэффициентов развертки

в нормальных условиях ±4%; в рабочих условиях ±6%

Погрешность при включенной растяжке

в нормальных условиях ±5%; в рабочих условиях ±7,5%

Погрешность цифровых измерений временных параметров

1-2%

Синхронизация внутренняя, гармонические сигналы

10 Гц-15·10⁶ Гц

Синхронизация внутренняя, импульсные сигналы

при размере изображения более 0,8 дел; длительность 0,06·10^-6-1 с

Синхронизация внешняя, гармонические сигналы

10-15×10⁶ Гц

Синхронизация внешняя, импульсные сигналы

амплитуда 0,5-5 В; длительность 0,06×10^-6-1 с

Калибратор

прямоугольные импульсы 0,6 В/1 кГц

Погрешность амплитуды и частоты калибратора (нормальные условия)

не более ±1%

Питание от сети переменного тока

220 В/50 Гц; 220 В/400 Гц

Питание от источника постоянного тока

27 В

Потребляемая мощность

от сети 50 В·А; от источника постоянного тока 45 Вт

Габаритные размеры

273×180×465 мм

Масса

не более 10 кг

Диапазон рабочих температур

от минус 10 °C до 40 °C

Конструкция и эксплуатационные особенности

С1-117 выполнен в малогабаритном корпусе с ЭЛТ и рассчитан на работу в составе измерительного рабочего места и в условиях выездной эксплуатации. Для расширения диапазона входных напряжений применяется внешний делитель 1:10, при этом входной импеданс сохраняется на уровне 1 МОм с уменьшением входной емкости до 17 пФ. При измерениях малых сигналов на 0,1-0,5 мВ/дел следует учитывать ограничение полосы до 100 кГц и обеспечивать корректное экранирование и заземление измерительных цепей. Комбинированное питание 220 В (50/400 Гц) и 27 В удобно для стендов с резервированием и для мобильных комплексов.

Преимущества применения

высокая чувствительность до 0,1 мВ/дел для работы с малыми амплитудами;

двухканальная структура для сравнения сигналов и контроля узлов схемы в реальном времени;

полоса пропускания до 15 МГц и нормируемое время нарастания ПХ до 23 нс на чувствительных диапазонах от 1 мВ/дел;

развитые режимы синхронизации, включая ТВ-синхронизацию, полезную для ремонта видеотрактов;

встроенный калибратор 0,6 В/1 кГц с нормируемой погрешностью не более ±1%;

комбинированное питание 220 В (50/400 Гц) и 27 В и возможность эксплуатации вне капитальных сооружений.
