Осциллограф С1-157/5

С1-157/5

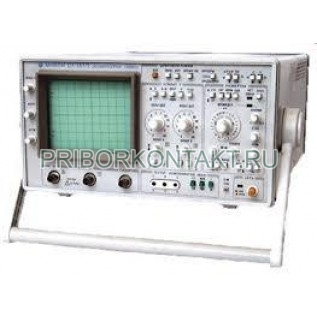

Осциллограф универсальный С1-157/5

Также этот прибор может называться: С1 157/5, С1157/5, С11575, С1 157 5, c1-157/5, c1 157/5, c1157/5, c11575, c1 157 5.

С1-157/5 осциллограф универсальный оснащен блоком аналого-цифрового преобразователя (ЦАП), который предназначается для исследования и наблюдения как однократных, так и периодических электрических сигналов и измерения их параметров в полосе частот от 0 до 120 МГц (от 0 до 75 МГц в цифровом режиме).

Независимо от режима - ФНЧ, пикового детектирования, накопления или усреднения, он регистрирует электрические сигналы при максимальной частоте дискретизации 100 МГц в памяти 64 кБайт, предоставляя возможность их просмотра в дальнейшем. Также, для приборов осциллографы С1-157/5 в пределах памяти возможен предзапуск. Кроме того, в цифровом режиме, используя курсоры напряжения и времени, можно произвести измерения.

Технические характеристики С1-157/5:

Количество каналов - 2.

Размер экрана - 80×100 мм.

Ширина луча - не более 0,8 мм.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел.

Время нарастания ПХ осциллографов - не более 3,5 нсек.

Пределы допускаемой основной относительной погрешности коэффициентов отклонения - ±3%.

Наличие возможности 10-кратной растяжки.

Диапазон коэффициентов развертки - от 2·10^-8 с/дел до 0,5 с/дел.

Пределы основной погрешности коэффициентов развертки С1-157/5:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Пределы допускаемой погрешности измерения временных интервалов в рабочем диапазоне температур должны быть ±9%.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 -10 МОм/12 пФ).

Наличие:

- режима X-Y - в полосе от 20 Гц до 3 МГц (коэффициент отклонения 5 мВ/дел - 5 В/дел±10%);

- Z - входа - частотный диапазон до 3 МГц (входной импеданс - 1 МОм/50 пФ).

Параметры встроенного тестера компонентов С1-157/5:

Ось Х - ±12 В.

Ось Y - ±12 мА.

При коэффициенте деления осциллографов С1-157/5 - 1/8:

- тестовое напряжение - 0 В; 2 В; 4 В; 6 В; 8 В.

- тестовый ток базы - 0 мкА; 20 мкА; 40 мкА; 60 мкА; 80 мкА.

Габаритные размеры - не более 160×300×385 мм.

Масса - не более 7 кг.

Условия эксплуатации С1-157/5:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Напряжение сети переменного тока осциллографов - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 80 В·А.
