Осциллограф С1-157/2

С1-157/2

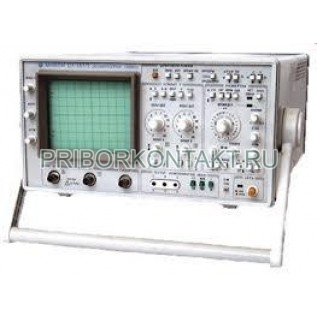

Осциллограф универсальный С1-157/2

Также этот прибор может называться: С1 157/2, С1157/2, С11572, С1 157 2, c1-157/2, c1 157/2, c1157/2, c11572, c1 157 2.

С1-157/2 осциллограф универсальный предназначается для исследования электрических сигналов через визуальное наблюдения и измерения их параметров в пределах частот от 0 до 100 МГц.

Также осциллографы С1-157/2 дают возможность измерять среднеквадратическое значение переменного напряжения сигнала, форма которого одновременно наблюдается на их экране.

Технические характеристики С1-157/2:

Размер экрана - 80×100 мм.

Количество каналов осциллографа - 2.

Диапазон коэффициентов отклонения - от 0,005 В/дел до 5 В/дел.

Пределы допускаемой основной относительной погрешности коэффициентов отклонения - ±3%.

Диапазон коэффициентов развертки С1-157/2 - от 2·10^-9 с/дел до 0,2 с/дел.

Пределы допускаемой основной относительной погрешности коэффициентов развертки:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Диапазон выходного напряжения в режиме тестера компонентов - от -12 В до +12 В.

Диапазон выходного тока в режиме тестера компонентов осциллографа - от -12 мА до +12 мА.

Параметры мультиметра С1-157/2:

Напряжение постоянного тока

Диапазон измерений - от 1 мВ до 500 В.

Пределы измерений - 2 В, 20 В, 200 В, 500 В.

Погрешность измерений осциллографов - ±0,1%+2 ед. мл. раз.

Напряжение переменного тока

Диапазон измерений - от 1 мВ до 500 В.

Пределы измерений - 2 В, 20 В, 200 В, 500 В.

Погрешность измерений - от ±0,3%+2 ед. мл. раз. до ±1%+20 ед. мл. раз. (принимая во внимание частоту).

Диапазон частот С1-157/2 - от 40 Гц до 100 кГц.

Постоянный ток

Диапазон измерений - от 1 мА до 2000 мА.

Предел измерений - 2000 мА.

Погрешность измерений - ±0,25%+2 ед. мл. раз.

Переменный ток

Диапазон измерений - от 1 мА до 2000 мА.

Предел измерений - 2000 мА.

Погрешность измерений С1-157/2 - ±0,5%+2 ед. мл. раз.

Диапазон частот - от 40 Гц до 5 кГц.

Сопротивление

Диапазон измерений - от 10 Ом до 2 МОм.

Пределы измерений - 2 кОм, 20 кОм, 200 кОм, 2000 кОм.

Погрешность измерений - ±0,2%+2 ед. мл. раз.

Выбор поддиапазона универсальных осциллографов С1-157/2 - автоматический.

Формат индикации - 3,5 разряда.

Тип индикатора - СИД.

Масса - не более 8 кг.

Габаритные размеры осциллографа - не более 169×342×402 мм.

Встроенные мультиметр и тестер компонентов позволяют только этим прибором решать на рабочем месте практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов.

В частности:

- мультиметр обеспечивает такие сервисные функции, как: тестирование полупроводниковых диодов и подача звукового сигнала при проверке электрических цепей на «короткое замыкание»;

- тестер компонентов - обеспечивает измерение вольтамперных характеристик полупроводниковых диодов и транзисторов.

Кроме этого, наблюдения ВАХ полупроводниковых приборов с помощью прибора осциллограф С1-157/2 позволяет также определять измерения параметров двух- и трехполюсников.

Условия эксплуатации приборов осциллографы С1-157/2:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 90 В·А.

Средняя наработка на отказ - не менее 8000 ч.
