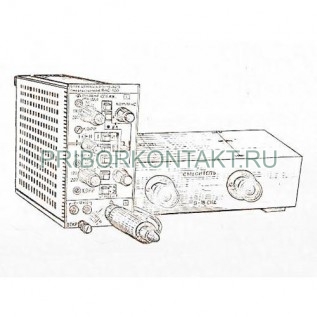

Блок дифференциального усилителя Я40-1100

Также этот прибор может называться: Я40 1100, Я401100, Ячо-11оо, ya40-1100, ya40 1100, ya401100.

Я40-1100 блок дифференциального усилителя предназначен для применения в универсальных осциллографах в качестве сменного блока и служит для предварительного усиления исследуемых сигналов.

Сфера применения: электро- и радиоизмерения в различных областях науки и техники при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Блоки Я40-1100 предназначены для совместного использования с осциллографами: С1-70, С1-74, С8-12, С8-14.

Технические характеристики Я40-1100:

Полоса пропускания - 50 МГц.

Коэффициент отклонения - от 10 мВ/дел до 5 В/дел.

Время нарастания переходной характеристики:

- при непосредственном входе - не более 7 нс;

- с делителем выносным 1:10 и с пробником активным - не более 8 нс.

Время установления переходной характеристики при непосредственном входе с делителем выносным 1:10 и с пробником активным - не более 30 нс.

Неравномерность вершины переходной характеристики для Я40-1100 - не более 2%.

Выброс на переходной характеристике при непосредственном входе, с делителем выносным 1:10 и с пробником активным - не более 5%.

Спад установившегося значения переходной характеристики длительностью 1,25 мс при закрытых входах - не более 5%.

Параметры входов:

- сопротивление - 1±0,03 МОм;

- емкость - 30±3 пФ.

Параметры входов с выносным делителем 1:10 для Я40-1100 блока:

- сопротивление - 10±1 МОм;

- емкость - не более 12 пФ.

Параметры входов с активным пробником:

- сопротивление - 1±0,1 МОм;

- емкость - не более 10 пФ.

Основная погрешность коэффициента отклонения:

- в диапазоне влияющих факторов - не более 8%;

- с выносным делителем 1:10 - не более 6%.

При увеличении величины входного сигнала в два раза величина выходного сигнала увеличивается также в два раза с погрешностью - не более 3%.

Максимально допустимая амплитуда исследуемого сигнала для усилителя Я40-1100:

- при непосредственном входе - не более 100 В;

- с делителем выносным 1:10 - 500 В;

- с пробником активным - 1 В.

Допустимая суммарная величина постоянного и переменного напряжений на закрытых входах - не более 400 В.

Дрейф луча на экране ЭЛТ:

- кратковременный - 1,6 мм (0,2 дел);

- долговременней (за 1 ч) - 4 мм/ч (0,5 дел/ч);

- смещение луча от измерения положений переключателя - не более 0,5 дел.

Коэффициент ослабление синфазных сигналов для Я40-1100:

- на частоте 50 Гц - не менее 200;

- на частоте 20 Гц - не менее 20.

Средний уровень постоянного напряжения на выходе усилителя синхронизации при среднем уровне постоянного напряжения в контрольных точках КТ11 и КТ12 равном 8±0,3 В - ±0,2 В.

Потребляемый ток блока при номинальном напряжении источников питания:

- 80±0,8 В - не более 25/80 мА;

- ±12,6±0,126 В - не более 200 мА;

- (-6,3)±0,126 В - не более 300/575 мА;

- (-125)±1,25 В - не более 1,5 мА.

Время самопрогрева - 15 мин.

Непрерывная работа блока Я40-1100 - 8 ч.

Наработка на отказ - не менее 6000 ч.

Конструктивное исполнение - в виде отдельного сменного блока.

Технический ресурс - не менее 5000 ч.

Срок службы - не менее 5 лет.

Габаритные размеры - 305×246×88 мм.

Масса - не более 2,5 кг.

Условия эксплуатации Я40-1100:

Температура окружающей среди:

- для рабочего состояния - от +5° С до +40° С;

- для нерабочего состояния - от -50° С до +60° С.

Относительная влажность при +30° С - до 95%.
