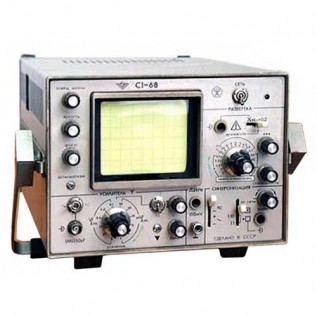

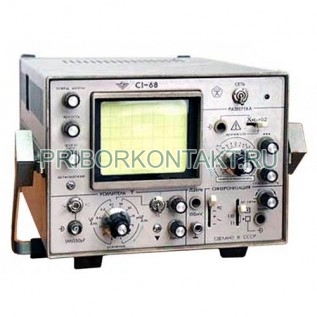

Фото Осциллограф С1-68
Артикул: С1-68

Описание товара:


Модель: s1_68
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Артикул
С1-68
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

С1-68

Осциллограф С1-68 универсальный (С168, С1 68, c1-68, c1 68, c168)
Для наблюдения и исследования формы электрических процессов путем визуального наблюдения и измерения их временных и амплитудных значений.
Количество лучей (каналов) ЭЛТ однолучевой
Диапазон измеряемых напряжений 2мВ – 200В
Диапазон измеряемых интервалов времени 2мкс – 16с
Полоса пропускания 0 – 1МГц

Осциллограф С1-68 универсальный предназначен для наблюдения и исследования формы электрических процессов путем визуального наблюдения и измерения их временных и амплитудных значений. По точности воспроизведения сигнала, измерения временных и амплитудных значений прибор относится ко 2-3 классам ГОСТ 22737-77.
Условия эксплуатации:
рабочая температура окружающего воздуха от минус 10 до +50°С;
предельная температура от минус 50 до +60°С; относительная влажность воздуха до 95% при температуре до + 30°С.
Осциллографы С1-68 нормально работают после воздействия (в укладочном ящике) ударных нагрузок:
многократного действия с ускорением до 15g длительностью импульса от 5 до 10 мс;
одиночного действия с ускорением до 75g длительностью импульса от 1 до 10 мс.
Осциллограф С1-68 устойчив к циклическому изменению температуры окружающего воздуха от предельной положительной до пре­дельной отрицательной. Питание прибора осуществляется:
от сети переменного тока напряжением 220±22 В частотой 50 Гц±1% и 60 Гц±1% и содержанием гармоник до 5%.
от сети 220±11 В и 115±5,75 В частотой 400±12 Гц и со­держанием гармоник до 5%;
от источника постоянного тока напряжением 12,6±1,26 В, а через переходную колодку с гасящим сопротивлением — от ис­точника постоянного тока напряжением 24±2,4 В.
Характеристики
Количество лучей(каналов) ЭЛТ
однолучевой
Диапазон измеряемых напряжений
2мВ – 200В
Диапазон измеряемых интервалов времени
2мкс – 16с
Полоса пропускания
0 – 1МГц
Время нарастания ПХ
350 нс
Погрешность измерения амплитуды сигнала
не более 5 %
Погрешность измерения интервалов времени
не более 5 %
Выброс на ПХ
не более 10 %
Ширина линии луча
0,7 мм
Рабочая площадь экрана по горизонтали
80 мм
Рабочая площадь экрана по вертикали
60 мм
Диапазон рабочих температур
-10... +50 °С
Параметры Канала Y
Чувствительность канала
1 мВ/дел – 5 В/дел
Входное сопротивление канала
1 МОм
Входная емкость канала
50 пФ
Параметры Канала X
Длительность развертки минимальная
2 мкс/дел
Длительность развертки максимальная
2 сек/дел
Амплитуда сигналов внешней синхронизации
0,5 – 50 В
Диапазон частот внешней синхронизации
1 Гц – 1 МГц
Входное сопротивление внешней синхронизации
50 КОм
Параметры Канала Z
Диапазон частот канала
20 Гц – 0,2 МГц
Диапазон входных напряжений
20 – 50 В
Входное сопротивление канала
10 КОм
Параметры Канала Калибровки
Частота сигнала калибровки
меандр 2 КГц
Напряжение сигнала калибровки
0,1 или 1 В
Масса
10 кг
Габариты
274х206х440 мм

Характеристики

Прочие
Артикул С1-68
