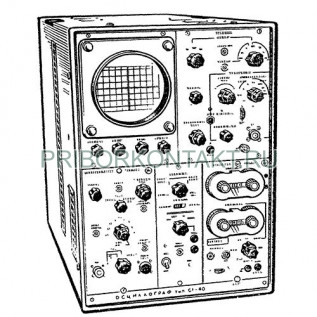

Осциллограф С1-40

Также этот прибор может называться: С1 40, С140, s1-40, s1 40, s140, c1-40, c1 40, c140.

С1-40 осциллограф универсальный моноблочный однолучевой предназначен для точных измерений, обеспечивает высококачественное изображение сигнала и измерение его амплитудных и временных параметров.

Осциллографы С1-40 имеют три сменных блока: предусилитель одноканальный 40-01, калибратор 40-02 и генератор испытательных импульсов 40-05.

Полоса пропускания - от 0 до 25 МГц.

Время нарастания переходной характеристики - от 18 нс до 21 нс.

Минимальный коэффициент отклонения - 50 мВ/см.

Развертка - от 0,02 мкс/см до 100 мкс/см.

Входное сопротивление - 0,5 МОм.

Емкость - не более 30 пФ.

Максимальная частота синхронизации - 20 МГц.

Погрешность измерения:

- амплитуды - 2%;

- временных интервалов до 100 мс - 2%+2 нс;

- временных интервалов до 1 с - 10%.

Погрешность измерения амплитуды и временных интервалов методом калиброванных шкал - ±10%.

Ширина линии луча для С1-40 осциллографа - 1 мм.

Диапазон измеряемых напряжений - от 0,2 В до 100 В.

Диапазон измеряемых интервалов времени - от 40?10^-9 мс до 100 мс.

Время нарастания ПХ - 20 нс.

Выброс на ПХ - 2%.

Внутренняя синхронизация развертки:

- исследуемый сигнал с высотой изображения на экране ЭЛТ - от 5 мм до 60 мм;

- диапазон частот - от 20?10^-6 МГц до 20 МГц;

- длительность импульсов - от 0,04 мкс до 0,1 с.

Внешняя синхронизация развертки С1-40:

- синусоидальные сигналы с амплитудой - от 1 B до 10 В;

- частота - от 1 Гц до 20 МГц;

- импульсы амплитудой - от 1 В до 10 В;

- длительность импульсов - от 40 нс до 1 с.

Пилообразное напряжение:

- амплитудой - 40 В;

- нагрузка - 20 кОм;

- емкость - 50 пФ.

Параметры сигнала на выходе генератора 40-05:

- длительность фронта импульса - 5 нс;

- выходное напряжение - 0,25 В; 1 В; 2,5 В; 5 В; 7,5 В;

- сопротивление нагрузки - 75 Ом.

Частота - от 200 кГц до 20 МГц.

Трапецеидальный сигнал с частотой сети питания и амплитудой - 2±0,04 В.

Калиброванное напряжение:

- амплитудой - от 0,1 В до 100 В;

- частотой - 400±12 Гц.

Погрешность измерения:

- амплитуды импульсов длительностью от 60 нс до 100 мс в диапазонах от 0,2 В до 100 В и от 0,2 В до 2 В с применением выносного пробника - не более ±2%;

- интервалов времени - ±2%.

Потребляемая мощность С1-40 - 950 В?А.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Рабочая часть экрана - 60?80 мм.

Габаритные размеры - 780?340?480 мм.

Масса - не более 55 кг.

Осциллограф С1-40 является прецизионным прибором среднего быстродействия с его помощью можно проводить аттестацию параметров измерительных импульсных генераторов и осциллографических приборов, а также измерять с повышенной точностью параметры импульсных и синусоидальных сигналов в радиотехнических цепях.

Рабочая площадь экрана имеет 6 делений по вертикали и 8 делений по горизонтали (1 деление равно 1 см).

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Режим работы: со сменными блоками 40-01 и 40-02 - точные измерения амплитуды и временных параметров с помощью двух измерительных точек, указывающих начало и конец отсчета.

Примененный двухточечный метод измерения обеспечивает непосредственный цифровой отсчет измеряемых величин времени и напряжения.

Предусмотрена автоматическая установка для измерения длительности и амплитуды импульса на типовых уровнях: 10%-90%; 27%-73%; 50%-50%.

Со сменным, блоком 40-05 обеспечивается выдача прямоугольного импульса с фронтом 3 нс для контроля качества переходной характеристики осциллографа.
