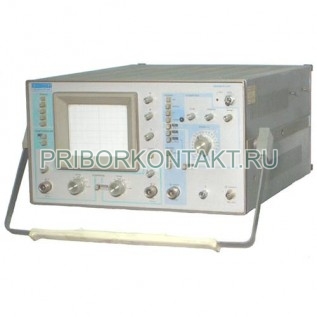

Осциллограф С1-97

Осциллограф С1-97 универсальный (С197, С-1-97, С 1 97, c1-97, С-197, С 197, С1 97, c197, c-1-97, c 1 97, c-197, c 1197, c1 97)

Осциллограф С1-97 универсальный - самый быстродействующий прибор в группе универсальных осциллографов. Малое время нарастания, большая яркость ЭЛТ и высокая скорость записи позволяют успешно использовать прибор для исследования быстропротекающих процессов в электронно-счетной технике, электронике, ядерной физике.

Входное сопротивление 50 Ом обеспечивает исследование ВЧ сигналов без искажения их форм из-за емкостной нагрузки. Возможно увеличение входного сопротивления до 1 МОм (емкостная нагрузка 2пФ) за счет использования активного пробника с делителем-насадкой.

Технические характеристики приборов осциллографы С1-97 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-350МГц;

Время нарастания ПХ - <1нс;

Коэффициент отклонения - 5мВ/дел.-0,5В/дел.;

Погрешность - 3%;

Входное сопротивление и емкость С1-97:

- 50 Ом; 100 кОм, 4пФ (с активным пробником);

- 1МОм, 2пФ (с делителем-насадкой).

Горизонтальное отклонение

Коэффициент развертки - 1нс/дел.-0,1с/дел. (с 10-кратной растяжкой);

Погрешность - 4%; 6% (при коэффициенте развертки 1нс/дел. и 2нс/дел.);

Тип индикатора - ЭЛТ 19ЛО101А;

Рабочая часть экрана - 80х100мм;

Скорость фотозаписи - 2000км/с;

Потребляемая мощность - 140В?А;

Габаритные размеры - 360х200х420мм;

Масса С1-97 - 18кг.
