Описание товара

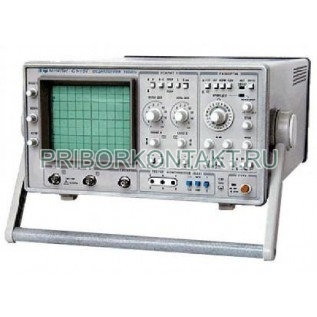

С1-157

Осциллограф С1-157 универсальный (С1157, С-1-157, С 1 157, c1-157, С-1157, С 1157, С1 157, c1157, c-1-157, c 1 157,c-1157, c 11157, c1 157)
Осциллограф С1-157 универсальный предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0МГц-100МГц.
Технические характеристики приборов осциллографы С1-157 универсальные:
Вертикальное отклонение
Число каналов прибора осциллограф С1-157 универсальный - 2;
Полоса пропускания - 0МГц-100МГц;
Коэффициенты отклонения - 5мВ/дел-5В/дел (шаг 1-2-5);
Погрешность установки - ±3%;
Время нарастания ПХ прибора осциллограф С1-157 универсальный - ?3,5нсек;
Входной импеданс - 1 МОм/25пФ, с делителем 1:10 - 10 МОм/12пФ;
Входное напряжение
- с открытым входом - ?90В;
- с закрытым входом - ?100В;
- с делителем 1:10 - ?250В;
Режимы по вертикали прибора осциллограф С1-157 универсальный - вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов;
Горизонтальное отклонение
Коэффициенты развёртки прибора осциллограф С1-157 универсальный - 20нсек/дел-0,2сек/дел, плавное перекрытие в 2,5 раза (шаг1-2-5);
Погрешность установки - ±4% , с растяжкой - ±5%;
Растяжка развёртки - х10;
Режимы развёртки прибора осциллограф универсальный С1-157 - автоколебательный, ждущий, однократный;
Синхронизация
Источники - канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ;
Внешняя синхронизация прибора осциллограф С1-157 универсальный - 100МГц, 0,2В-10В;
Задержка изображения обеспечивает возможность наблюдение переднего фронта;
Наличие режима X-Y - наличие режима X-Y в полосе 20Гц-3МГц, коэффициент отклонения (5мВ/дел-5В/дел)±10%;
Наличие Z - входа прибора осциллограф С1-157 универсальный - частотный диапазон 0МГц-3МГц, входной импеданс - 100 кОм/50пФ;
Общие характеристики
Экран - 80x100мм;
Встроенный калибратор прибора осциллограф С1-157 универсальный:
- частота "меандра" - 1000Гц±10Гц;
- амплитуда - 0,6В±0,006В;
Питание - 220В±10%, 50Гц;
Потребляемая мощность прибора осциллограф С1-157 универсальный - 80В?А;
Дополнительные функции прибора - тестер компонентов;
Параметры тестера компонентов
Ось Х - ±12В;
Ось Y - ±12мА;
Тестовый ток базы - ступеньки 0мкА; 20мкА; 40мкА; 60мкА; 80мкА;
Коэффициент деления - 1/8;
Тестовое напряжение З-И - ступеньки 0В; 2В; 4В; 6В; 8В;
Коэффициент деления - 1/8;
Условия эксплуатации
Рабочая температура прибора осциллограф универсальный С1-157 - 5?С-40°С;
Влажность - 80% при 25°С;
Прибор осциллограф С1-157 универсальный позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и производить наблюдение ВАХ полупроводниковых приборов;
При исследовании двухполюсников тестер прибора осциллограф С1-157 универсальныйпозволяет:
- проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов;
- проверять исправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи;
При исследовании трехполюсников тестер прибора осциллограф С1-157 универсальныйпозволяет:
- наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах;
- определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов;
- по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, крутизну ВАХ;
Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары
Габаритные размеры - 160x300x385мм;
Масса - 8 кг;
