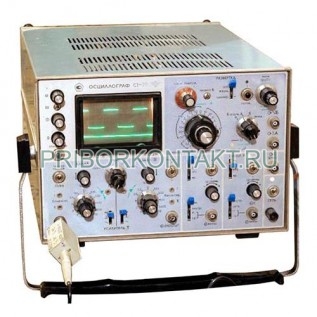

Осциллограф С1-79

Наименование основных технических характеристик и единицы измерения	Данные по ТУ
Рабочая часть экрана
- по вертикали, мм	48мм
- по горизонтали, мм	80мм
Ширина линии луча прибора осциллограф С1-79 универсальныйне более, мм	0,8мм
Периодические и случайные отклонения каналов I и ІІ, не более, %	±4%
Время нарастания переходной характеристики канала вертикального отклонения в режиме каналов I и II не более:
- во всех положениях переключателя «V/ДЕЛ», не более	3,5нс
для приборов с делителем 1:10 И22.727.057: - в положении «2» и «5» переключателя «V/ДЕЛ», не более	5нс
- в остальных положениях переключателя «V/ДЕЛ», не более	4,5нс
Выброс на переходной характеристике в каналах I и II тракта вертикального отклонения прибора осциллограф С1-79 универсальный не более:
- во всех положениях переключателя «V/ДЕЛ», %	8%
- с выносным делителем 1:10 И22.727.057, %	10%
Неравномерность вершины переходной характеристики каналов I и II тракта вертикального отклонения, не более, %	±2%
Время установления переходной характеристики каналов I и II тракта вертикального отклонения прибора осциллограф С1-79 универсальный не более	15нс
Смещение луча из-за входного тока не более, мВ	3мВ
Входное активное сопротивление прибора осциллограф С1-79 универсальный, МОм
а) тракта вертикального отклонения каналов I и 11 при открытом входе:
- для прибора	1 МОм±0,02 МОм
- для прибора с выносным делителем 1:10 И22.727.057	1 МОм±0,025 МОм
б) внешней синхронизации входов А и Б:
- для входа 1:1	0,1 МОм±0,02 МОм
- для входа 1:10	0,1 МОм±0,02 МОм
в) входа Z	0,047 МОм±0,01 МОм
Входная емкость прибора осциллограф С1-79 универсальный, пФ
а) тракта вертикального отклонения каналов I и II при открытом входе:
- для прибора	25пФ±2,5пФ
- для прибора с выносным делителем 1:10 И22.727.057, не более	12пФ
б) внешней синхронизации входов А и Б:
- для входа 1:1, не более	15пФ
- для входа 1:10, не более	10пФ
в) входа Z, не более	120пФ
Предел допускаемой основной погрешности коэффициентов отклонения каналов I и II тракта вертикального отклонения прибора осциллограф С1-79 универсальный
- для прибора, %	±3%
- для прибора с делителем 1:10, %	±5%
Предел допускаемой погрешности амплитуды и частоты калибратора прибора осциллограф С1-79 универсальный, %	±1%
Предел допускаемой основной погрешности коэффициентов разверток А и Б
- в положении «XI» множителя развертки, %	±3
- в положении «Х0,1» множителя развертки, %	±7,5%
Дрейф каналов I и II тракта вертикального отклонения прибора осциллограф С1-79 универсальный после 15 мин. прогрева, не более:
- при кратковременном дрейфе в течение 1 мин. не более, мВ	0,5мВ
- при долговременном дрейфе в течение 1 ч. не более, мВ	4мВ
Смещение луча при изменении напряжения питающей сети не более, мВ	0,5мВ
Предельные уровни изображения сигнала при внутренней синхронизации прибора осциллограф С1-79 универсальный в диапазоне частот
от 3Гц до 20МГц, дел	0,5дел-6дел
от 20МГц до 100МГц, дел	1дел-6дел
Амплитуда синхронизирующего сигнала прибора осциллограф С1-79 универсальный при внешней синхронизации в диапазоне частот от 10Гц до 100МГц
- минимальная, В	0,4В
- максимальная, В	5В
Амплитуда входного сигнала канала «Z» прибора осциллограф С1-79 универсальный обеспечивающая наблюдение яркостных меток в диапазоне частот от 20?10^-6МГц до 10МГц:
- минимальная, не более, В	4В
- максимальная, не менее, В	8В

Осциллограф С1-79

Описание товара:

Описание товара

С1-79

Характеристики

Похожие товары (8)

Прочие
Артикул	С1-79
