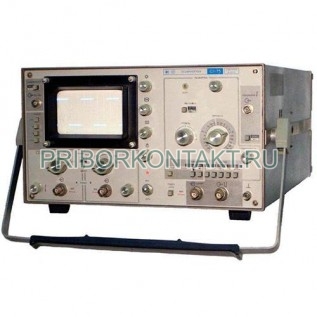

Осциллограф С1-75

Осциллограф С1-75 универсальный (С175, С-1-75, С 1 75, c1-75, С-175, С 175, С1 75, c175, c-1-75, c 1 75,c-175, c 1175, c1 75)

Осциллограф С1-75 универсальный быстродействующий прибор, предназначен для исследования одного или двух сигналов с амплитудой 20мВ-25В и длительностью 8нс-1с в реальном масштабе времени. Малое время нарастания ПХ и большая яркость ЭЛТ позволяют успешно применять осциллограф в электронно-счетной технике, ядерной физике и физике высоких энергий при исследовании быстропротекающих процессов.

Входное сопротивление 50 Ом обеспечивает возможность исследования ВЧ сигналов без искажения их формы из-за емкостной нагрузки.

В приборе имеется встроенный импульсный генератор (амплитуда 200мВ, фронт нарастания 0,5нс) для проверки ПХ.

Технические характеристики приборов осциллографы С1-75 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-250МГц;

Время нарастания ПХ - 1,5нс;

Коэффициент отклонения - 10мВ/см-1В/см;

Погрешность С1-75 - 3%;

Входное сопротивление - 50 Ом.

Горизонтальное отклонение

Коэффициент развертки - 20нс/см-0,1с/см;

Погрешность - 3%;

Тип индикатора - ЭЛТ 13ЛО105М;

Рабочая часть экрана - 60х100мм;

Скорость фотозаписи - 1500км/с;

Питание С1-75 - от сети 220В, 50Гц; 115В или 220В, 400Гц;

Потребляемая мощность - 160В?А;

Габаритные размеры - 408х220х546мм;

Масса С1-75 - 23кг.
