Осциллограф С1-157/1

С1-157/1

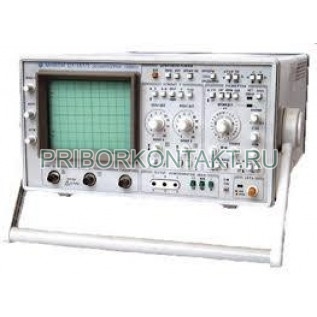

Осциллограф универсальный С1-157/1

Также этот прибор может называться: С1157/1, С1 157/1, С-1157/1, С11571, С1 157 1, С-1157-1, c1-157/1, c1157/1, c 1157/1, c11571, c1 157 1.

С1-157/1 осциллограф универсальный предназначается для:

- исследования периодических электрических сигналов через визуальное наблюдения и измерения их амплитудных и временных параметров в пределах частот от 0 до 100 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ);

- наблюдения однократных и периодических сигналов;

- измерения параметров сигналов при помощи курсоров в полосе частот от 0 до 10 МГц (цифровой режим);

- измерения параметров двух- и трехполюсников при помощи тестера компонентов.

Область применения: наладка, ремонт, техническое обслуживание различных электроприборов и узлов автоматики, вычислительной техники и связи.

Технические характеристики С1-157/1:

Размер экрана - 80×100 мм.

Ширина линии луча осциллографа - не более 0,8 мм.

Количество каналов - 2.

Полоса пропускания тракта вертикального отклонения - не менее 100 МГц.

Минимальная частота следования развертки, при коэффициенте развертки 0,02 мкс/дел и включенной растяжке - не более 1 кГц.

Диапазон коэффициентов отклонения - от 0,005 В/дел до 5 В/дел (в последовательности 1; 2; 5).

Пределы погрешности коэффициентов отклонения:

- основная - ±3%;

- с делителем 1:10 - ±4%.

Пределы погрешности коэффициентов отклонения в диапазоне рабочих температур:

- основная - ±4,5%;

- с делителем 1:10 - ±6%.

Параметры переходной характеристики приборов осциллографы С1-157/1:

Время нарастания - не более 3,5 нс.

Выброс - не более 6% (с делителем - не более 10%).

Время установления осциллографов - 18 нс (с делителем - 25 нс).

Неравномерность на участке установления:

- непосредственной вход - 6%;

- с делителем -10%.

Неравномерность после времени установления С1-157/1:

- непосредственной вход - 2%;

- с делителем - 5%.

Синхронная наводка на начальном участке линии развертки длительностью 15 нс - не более ±0,2 дел.

Спад вершины при закрытом входе на временном интервале 0,5 мс - не более 5%.

Дрейф луча на экране ЭЛТ:

- долговременный дрейф - не более 1 дел/ч;

- кратковременный дрейф - 0,5 дел/мин.

Периодические и случайные отклонения - не более 0,4 дел.

Смещение луча каждого канала на экране ЭЛТ:

- из-за входного тока и при изменении коэффициентов отклонения - не более 1 дел;

- при инвертировании сигнала в канале Б - не более 2 дел.

Пределы перемещения луча относительно середины рабочей части экрана ЭЛТ - не менее 80 мм.

Параметры вертикального отклонения

Входное активное сопротивление:

- непосредственный вход - 1±0,03 МОм;

- с делителем 1:10 - 10±0,3МОм.

Входная емкость С1-157/1:

- непосредственный вход - не более 25 пФ;

- с делителем 1:10 - не более 17 пФ

Суммарное значение постоянного и переменного напряжений:

- норма - не более 100 В;

- с делителем 1:10 - не более 250 В.

Коэффициент развязки:

- на частоте 30 МГц - не менее 25;

- на частоте 100 МГц - не менее 15.

Задержка изображения сигнала на экране ЭЛТ относительно начала развертки до уровня 0,1 - не менее 15 нс.

Возможность 10-ти кратной растяжки.

Коэффициенты основной развертки - от 0,02 мкс/дел до 200 мс/дел (в последовательности 1; 2; 5).

Плавное увеличение коэффициентов развертки относительно калиброванного положения - не менее 2,5 раза.

Пределы погрешности коэффициентов развертки:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Пределы погрешности коэффициентов в рабочем диапазоне температур:

- без растяжки - ±6%;

- с растяжкой - ±7,5%.

Пределы погрешности измерения временных интервалов:

- от 0,02 мкс/дел до 0,5 мкс/дел с включенной растяжкой и для коэффициентов развертки 0,02 мкс/дел и 0,05 мкс/дел без растяжки - ±5%;

- в рабочем диапазоне температур - ±7,5%.

Параметры входа синхронизации

Виды синхронизации развертки:

- внешняя синхронизация;

- синхронизация от канала А;

- синхронизация от канала Б;

- синхронизация от сети.

Внешняя развертка:

- входное активное сопротивление - 1±0,1 МОм;

- входная емкость - не более 50 пФ.

Коэффициент отклонения в режиме «Х-У» - от 5 мВ/дел до 5 В/дел (в последовательности 1; 2; 5).

Погрешность коэффициента отклонения - не более 10%.

Полоса пропускания тракта горизонтального отклонения в режиме «Х-У» - от 20 Гц до 3 МГц.

Яркостная модуляция (гашение) при подаче на вход Z импульсов положительной полярности с уровнями ТТЛ при максимальной частоте - не менее 3 МГц.

Параметры входа Z:

- входная емкость - не более - 50 пФ;

- входное сопротивление - не менее - 1±0,1 МОм.

Диапазон частот гармонических сигналов - от 10 Гц до 100 МГц.

Частота синхронизации в автоколебательном режиме - не менее 50 Гц.

Диапазон частот внутренней синхронизации:

- от 10 Гц до 30 МГц;

- от 30 МГц до 100 МГц.

Предельные уровни синхронизации в диапазоне от 10 Гц до 30 МГц:

- минимальный - не более 0,8 дел;

- максимальный - не менее - 8 дел;

Предельные уровни синхронизации в диапазоне от 30 МГц до 100 МГц:

- минимальный - не более - 2 дел;

- максимальный - не менее - 8 дел.

При внешней синхронизации уровни амплитуды сигнала:

- минимальный - не более 0,2 В;

- максимальный - не менее 10 В.

Нестабильность синхронизации шкалы экрана ЭЛТ - не более 0,2 дел.

Параметры калибратора

Тип сигналов приборов осциллографы - прямоугольные импульсы меандр.

Частота следования - 1 кГц.

Амплитуда - 0,6 В.

Пределы погрешностей амплитуды и частоты:

- норма - ±1%;

- в рабочих условиях - ±1,5%.

Диапазон вольтамперных характеристик двухполюсников и трехполюсников в режиме «тестер компонентов»:

- по напряжению (ось Х) - не менее ±12 B;

- по току (ось Y) - не менее ±12 мA.

Цифровой режим

Обеспечивает:

- регистрация и воспроизведение сигналов по каналам А или Б, А и Б;

- сумму или разность сигналов по каналам А и Б.

Коэффициенты отклонения - от 5 мВ/дел до 5 В/дел (последовательность 1, 2, 5).

Пределы погрешности коэффициентов отклонения:

- основной - ±3%;

- рабочий диапазон температур - ±4%.

Параметры ПХ ослиллографов С1-157/1:

- время нарастания - не более 70 нс;

- выброс - не более 10%.

Коэффициенты развертки - от 1 мкс/дел до 20 с/дел (последовательность 1, 2, 5).

Пределы погрешности коэффициентов развертки:

- основной - ±3%;

- рабочий диапазон температур - ±4,5%.

Режимы осциллографа - автоматический, ждущий и однократный.

Виды курсорных измерений:

- измерение временного интервала между курсорами, установленными оператором;

- измерение напряжения по каналам А или Б между курсорами, установленными оператором.

Предел погрешности измерения напряжений между курсорами:

- при величине сигнала не менее 4 дел - ±3%;

- рабочий диапазон температур - ±4,5%.

Предел погрешности измерения временных интервалов между курсорами:

- при величине интервала не менее 4 дел - ±2%;

- рабочий диапазон температур - ±3%.

Электрическая изоляция цепи питания:

- время - 1 мин;

- частота - 50±0,5 Гц;

- эффективные значения - не более 2 кВ.

Электрическое сопротивление изоляции цепи питания:

- в нормальных климатических условиях - не менее 20 МОм;

- при повышенной температуре окружающего воздуха - не менее 5 МОм;

- при повышенной влажности окружающего воздуха - не менее 2 МОм.

Электрическое сопротивление между внешним контактом защитного заземления осциллографа и металлическими частями корпуса - не более 0,5 Ом.

Обеспечивается возможность смещения сигнала.

Наличие производственно-эксплуатационного запаса при выпуске - не менее 20%.

Тракт вертикального отклонения обеспечивает следующие режимы работы С1-157/1:

- наблюдение сигнала только в канале А;

- наблюдение сигнала только в канале Б;

- суммирование сигналов каналов А и Б;

- поочередную или прерывистую коммутацию каналов А и Б;

- изменение полярности сигнала в канале Б.

Тракт горизонтального отклонения обеспечивает - автоколебательный и ждущий режимы работы.

Время установления рабочего режима - 15 мин.

Время непрерывной работы - не менее 16 ч.

Габаритные размеры - не более 169×342×402 мм.

Масса осцилографов - не более 9 кг.

Условия эксплуатации универсальных осциллографов С1-157/1:

Температура окружающей среды:

- нормальная - 20±5º С;

- рабочая - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С:

- нормальная - от 30% до 80%;

- рабочая - 90%.

Атмосферное давление С1-157/1 - от 84 кПа до 106,7 кПа (от 630 мм рт.ст до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность осциллографов - не более 90 В·А.

Среднее время восстановления работоспособного состояния - не более 3 ч.

Средняя наработка на отказ - не менее 8000 ч.

Гамма-процентный ресурс, при доверительной вероятности - 95% - не менее 10 000 ч.
