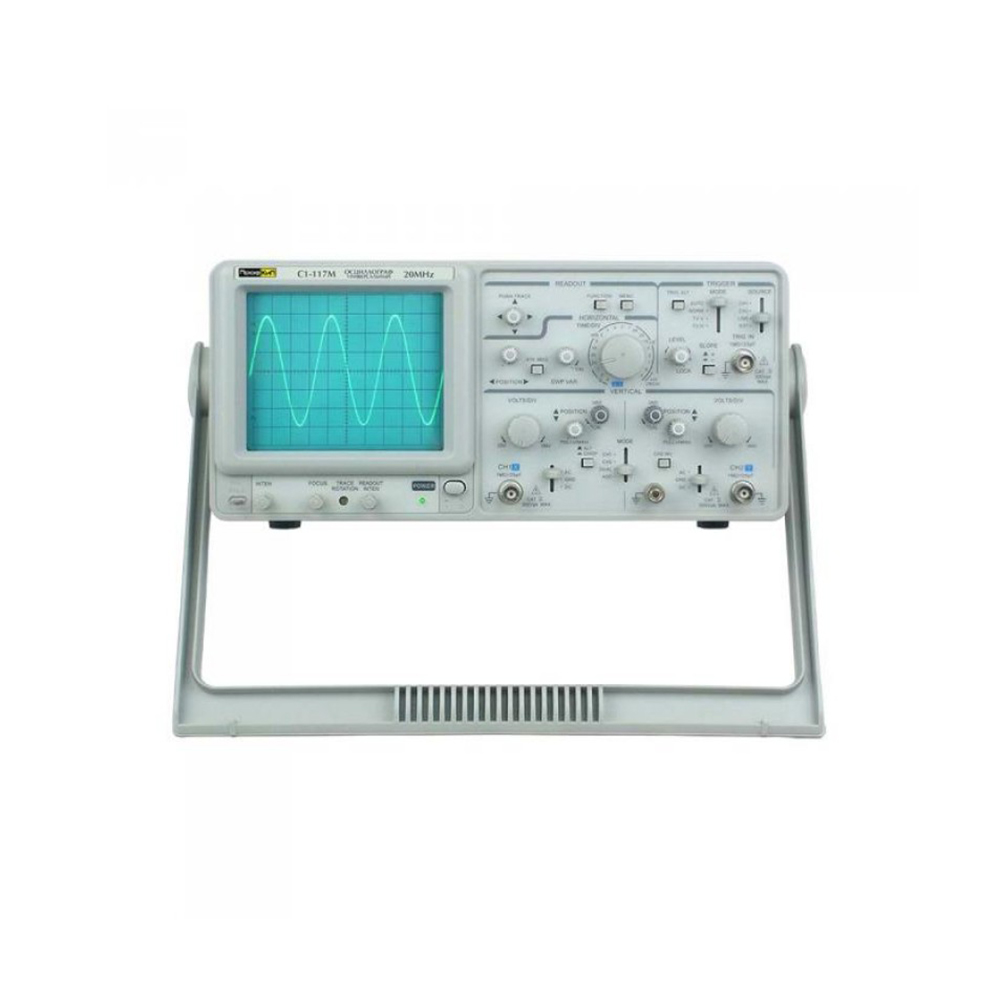

Фото ПрофКиП С1-117М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
ПрофКиП
Характеристики:
Все характеристики
Производитель
ПрофКиП
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Распродажа остатков.

Назначение осциллографа универсального ПрофКиП С1-117М

Осциллограф универсальный ПрофКиП С1-117М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Прибор имеет режим курсорных измерений и встроенный частотомер. Осциллограф универсальный ПрофКиП С1-117М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Особенности и преимущества осциллографа универсального ПрофКиП С1-117М

▪ Количество каналов: 2 ▪ Полоса пропускания: 0 МГц … 20 МГц ▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ▪ Режим курсорных измерений ▪ Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел ▪ ALT функция запуска ▪ Масштабирование развертки: х 10 ▪ Выходной сигнал: ось Z, канал 1 (CH1) ▪ Непосредственный вывод частоты на экран

Основные технические характеристики осциллографа универсального ПрофКиП С1-117М

Параметры Значения
Электронно-лучевая трубка (ЭЛТ)
Тип прямоугольный, 6 дюймов
Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение 2 кВ
Z-вход
Входное сопротивление ~ 47 кОм
Входной уровень ≥ 5 Впик-пик
Частотный диапазон 2 МГц
Канал вертикального отклонения
Y-ATT переключатель
Чувствительность х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания х1: ≤ 17.5 нс х5: ≤ 50 нс
Входной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 400 В при 1 кГц
Вход усилителя открытый (DC), закрытый (АС), заземленный (GND)
Режим работы канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность ±3% ±5% при масштабировании
Масштабирование развертки х 10
Максимальный коэффициент развертки 20 нс /дел
Линейность развертки ±5% ±10% при масштабировании
Синхронизация
Режим автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя закрытый (AC)
Полярность синхронизации «+» или «-»
Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 300 В при 1 кГц
Режим X-Y
Чувствительность 5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа 500 кГц
Сдвиг фазы ≤3° (50 кГц)
Курсорные измерения
Настройка индикации CH1 /CH2: чувствительность, время развертки, условия запуска
Курсорные измерения ΔV, ΔT, 1 /ΔT, уникальный метод измерения координат
Разрешение 1 /25 дел
Эффективный диапазон ±3 дел (по вертикали) ±4 дел (по горизонтали)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала положительный меандр
Частота 1 кГц
Выходное напряжение 2 Впик-пик ±2%
Частотомер
Разрядность 5-разрядный
Частотный диапазон 10 Гц … 20 МГц

Общие данные осциллографа универсального ПрофКиП С1-117М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ▪ Габаритные размеры: 310х150х455 мм ▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-117М

Наименование Количество
Осциллограф универсальный ПрофКиП С1-117М 1 шт.
Делитель 2 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
1 шт.
