Осциллограф С1-167

С1-167

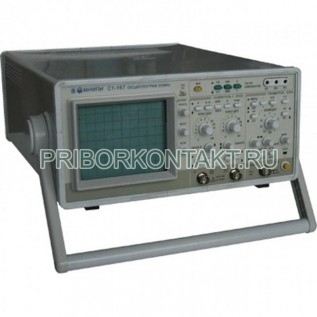

Осциллограф универсальный С1-167

Также этот прибор может называться: С1 167, С1167, c1-167, c1 167, c1167.

С1-167 осциллограф универсальный - прибор для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 25 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

Сфера применения: при измерении электрических сигналов в цеховых и лабораторных условиях эксплуатации.

Технические характеристики С1-167:

Количество каналов - 2.

Размер экрана осциллографов - 80×100 мм.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел (±3%).

Время нарастания ПХ - не более 14 нсек.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Диапазон выходного напряжения в режиме тестера компонентов - от -12 В до +12 В.

Диапазон выходного тока в режиме тестера компонентов - от -12 мА до +12 мА.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки - от 100 нс/дел до 0,1 с/дел (±4%).

Пределы основной погрешности коэффициентов развертки С1-167:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Пределы погрешности измерения временных интервалов в рабочем диапазоне температур должны быть:

- с делителем 1:10 - ±6%;

- для каждого из каналов - ±4,5%.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/12 пФ).

Калибратор - 600 мВ, 1 кГц (±1%).

Наличие режима X-Y - в полосе от 20 Гц до 1 МГц (коэффициент отклонения 2 мВ/дел - 10 В/дел±10%).

Параметры тестера компонентов осциллографа С1-167:

Ось Y - ±12 мА.

Ось Х - ±12 В.

Тестовое напряжение - 0 В; 2 В; 4 В; 6 В; 8 В.

Тестовый ток базы - 0 мкА; 20 мкА; 40 мкА; 60 мкА; 80 мкА.

Возможность 8-кратного уменьшения.

Масса - не более 7 кг.

Габаритные размеры - не более 141×302×384 мм.

Осциллографы С1-167 оснащены тестером компонентов, предназначение которого - наблюдение двух- и трехполюсников, путем выработки двухполярного сигнала для подачи на исследуемые области двухполюсников напряжения или тока, для подачи на управляющий электрод трехполюсников и выдачи в тракты горизонтального и вертикального отклонения и в усилитель подсвета необходимые сигналы для получения вольтамперних характеристик на экране ЭЛТ.

Условия эксплуатации С1-167:

Температура окружающей среды - от +5º С до +40º С.

Относительная влажность воздуха при температуре +25º С - 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность осциллографов С1-167 - не более 90 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С1-167 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
