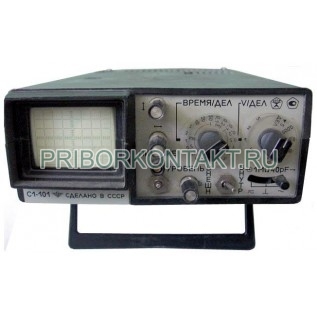

Осциллограф С1-101

Осциллограф С1-101 (С1 101, С1101, c1-101, c1 101, c1101)

Предназначен для исследования формул периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0,01 В до 300 В и временных интервалов от 0,3·10^-6с до 0,4с.
Диапазон частот от 0 до 5МГц.

Диапазон значений коэффициента отклонения: 0,005; 0,01; 0,02; 0,1; 0,2; 0,5; 1; 2; 5 В/ДЕЛ.
Предел основной погрешности коэффициентов отклонения должен быть ±7%.
Предел погрешности с выносным делителем 1:10 должен быть ±7%.
Предел погрешности коэффициентов отклонения в рабочих условиях эксплуатации должен быть ±8%.

Осциллограф С1-101 миниатюрный универсальный предназначен для исследования формул периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0,01 В до 300 В и временных интервалов от 0,3·10^-6с до 0,4с, диапазон частот от 0 до 5МГц

По точности воспроизведения сигнала, измерения временных и амплитудных значений осциллограф С1-101 относится к III классу ГОСТ 22737-77 "Осциллографы электронно-лучевые. Номенклатура параметров. Общие технические требования".

Условия эксплуатации прибора Осциллограф С1-101

рабочая температура окружающего воздуха от минус 30 °С до +50 °С, с блоком питания И22.087 457 - от минус 20 °С до +50 °С, относительная влажность воздуха до 98% при температуре до +35 °С, с блоком питания И22. 087 457 - до 80 % при температуре +35 °С Прибор нормально работает после воздействия (в укладочном ящике) ударных нагрузок

многократного действия с ускорением до 147 м/с² и длительностью импульса от 5 мс до 10 мс; одиночного действия с ускорением до 735м/с² и длительностью от 1 мс до 10 мс.

Осциллографы С1-101 устойчивы к циклическому изменению температуры окружающего воздуха от минус 50 °С до +65 °С, с блоком питания И22 087.457 - от минус 50 °С до +60 °С.

Осциллограф С1-101 может быть использован при разработке, настройке и регулировке электронных схем, для проверки и ремонте контрольно-измерительной аппаратуры и различных устройств автоматики как в лабораторных, так и в полевых условиях, в особо труднодоступных местах при настройке и проверке вычислительных устройств

Диапазон значений коэффициента отклонения. 0,005, 0,01, 0,02, 0,1, 0,2, 0,5, 1, 2, 5В/ДЕЛ.

Предел основной погрешности коэффициентов отклонения должен быть ±5% Предел погрешности с выносным делителем 1 10 должен быть ±7% Предел погрешности коэффициентов отклонения в рабочих условиях эксплуатации должен быть ±7,5 %

Во всех положениях переключателя «В/ДЕЛ» допускается подъем или спад переднего фронта прямоугольного импульса в пределах ±5%, с выносным делителем 1:10 - в пределах ±20%

Время нарастания переходной характеристики канала вертикального отклонения должно быть не более 70 нс при непосредственном входе и не более 100 нс с делителем 1·10

Выброс переходной характеристики канала вертикального отклонения должен быть не более 5% - во всех положениях переключателя «В/ДЕЛ»; 8% - с выносным делителем 1 10.

Время установления переходной характеристики канала вертикального отклонения должно быть не более 210 нс, с выносным делителем 1·10 - не более 250 нс.

Неравномерность переходной характеристики должна быть не более ±3%

Спад вершины (при закрытом входе) должен быть не более 10 % при длительности испытательного импульса 10 мс

Параметры входа канала вертикального отклонения:

входное активное сопротивление при открытом входе (1±0,02) МОм,

входная емкость (40±4) пФ

Выносной делитель должен обладать входным активным сопротивлением (1±0,03)МОм и входной емкостью не более 15 пФ.

Допускаемое суммарное значение постоянного и переменного напряжения в закрытом входе («~») канала вертикального отклонения прибора Осциллограф С1-101 должно быть не более 200 В, а с делителем 1·10-не более 300 В.

Пределы перемещения луча по вертикали должны быть не менее двух значений номинального вертикального отклонения

Диапазон значений коэффициентов развертки

0,1, 0,2, 0,5, 1, 2, 5, 10, 20, 50 мкс/дел,

0,1, 0,2, 0,5, 1, 2, 5, 10, 20, 50 мс/дел,

0,1, 0,2 с/дел.

Предел основной погрешности коэффициентов развертки должен быть ±3% при измеряемом размере изображения от 6 до 7 делений рабочей части развертки и ±4 % при остальных размерах изображения от 4 до 8 делений в диапазоне 2 мкс/дел - 50 мс/дел ±5% в диапазоне 0,1- 1 мкc/дел

Коэффициенты развертки 0,1 с/дел и 0,2 с/дел являются обзорными. Предел погрешности коэффициентов развертки в рабочих условиях эксплуатации должен быть ±4,5 % при измеряемом размере изображения от 6 до 7 делений рабочей части развертки и ±6% при остальных размерах изображения от 4 до 8 делений в диапазоне 2 мкс/дел-50 мс/дел, ±7,5 % в диапазоне 0,1 - 1 мкс/дел

Пределы перемещения луча по горизонтали должны обеспечивать совмещение качала и конца рабочей части развертки с центром экрана. Параметры внутренней синхронизации диапазон частот синхронизации должен быть от 20 Гц до 5·10⁶ Гц, минимальный и максимальный уровни синхронизации должны быть 3 мм (06 дел) и 30 мм (6 дел) соответственно, нестабильность синхронизации должна быть не более 1 мм (0,2 дел). Параметры внешней синхронизации: диапазон частот внешней синхронизации должен быть от 20 Гц до 5·10⁶ Гц, минимальный и максимальный уровни синхронизации должны быть 0,5 В и 20 В соответственно, нестабильность синхронизации должна быть не более 1 мм (0,2 дел) Параметры входов внешней синхронизации для входа «ВНЕШ 1 1», входное активное сопротивление - не менее 50 кОм, входная емкость - не более 30 пФ, для входа «ВНЕШ 1 10», входное активное сопротивление - не менее 750 кОм, входная емкость - не более 20 пФ.

Рабочая часть экрана осциллографа должна быть 40мм при 8 делений (цена 1 деления - 5 мм) по горизонтали, 30 мм или 6 делений (цена 1 деления - 5 мм) по вертикали. Ширина линии луча должна быть не более 0,6 мм.

Кратковременный дрейф прибора Осциллограф С1-101 после 5 мин прогрева должен быть не более 1 мВ в течение 1 мин работы. Долговременный дрейф — 5 мВ/ч в течение 1 ч.

Смещение линии луча при переходе от одного значения коэффициента отклонения к другому должно быть не более 1 дел

Смещение линии луча из-за входного тока не должно превышать 1 дел.

Смещение линии луча при изменении напряжения питающей сети должно быть не более 0,2 дел.

Периодические и (или) случайные отклонения должны быть не более 3% от номинального отклонения.

Регулировка по яркости должна обеспечивать изменение яркости изображения от полного отсутствия до удобной для наблюдения.

Внутренний источник калиброванного напряжения должен генерировать прямоугольные импульсы с частотой повторения 1 кГц и амплитудой 0,05 В и 1 В.

Предел погрешности амплитуды импульсов калибратора должен быть

±1,5 % - в нормальных условиях,

±2% - в рабочих условиях эксплуатации.

Предел погрешности частоты импульсов калибратора должен быть

±1% - в нормальных условиях,

±1,5 % - в рабочих условиях эксплуатации.

Максимальная амплитуда исследуемого сигнала должна быть не более 30 В - на входе канала вертикального отклонения; 300 В - на входе делителя 1 10.

Амплитуда синусоидального напряжения должна быть не более 15В и 150В соответственно.

Амплитуда напряжения развертки, выведенного на гнездо "ОЛ" должна быть не менее 2 В на нагрузке не менее 20 кОм с выходной емкостью не более 20 пФ. Габаритные размеры прибора (281х155x69) мм. Габаритные размеры прибора в укладочном ящике - (526x265х200) мм. Габаритные размеры транспортной тары - (725X406X323) мм. Масса прибора должна быть не более 1,8 кг, с блоком питания И22.087.459 - не более 2,3 кг, с блоком питания И22 087 457 - не более 2,5 кг, с делителем И22.727.095 - не более 1,9 кг.

Масса прибора Осциллограф С1-101 в укладочном ящике должна быть не более 10 кг.

Масса прибора в транспортной таре должна быть не более 22 кг.

Мощность, потребляемая прибором от сетей переменного тока при номинальном напряжении, должна быть не более 18ВА.

Ток, потребляемый от источников постоянного тока, при напряжении 12 В и 27 В должен быть не более 0,70 А.

Осциллографы С1-101 должны сохранять свои технические характеристики в пределах норм, установленных техническими условиями, при питании их от сети переменного тока с частотой (50±0,5) Гц напряжением (220±22) В и содержанием гармоник до 5% или частотой (400±10) Гц напряжением (115±5,75) В и (220±11) В и содержанием гармоник до 5%, от источников постоянного тока (12±1,2) В и (27±2,7) В, от блока питания И22 087 457.

Примечание: При поставке на экспорт и наличии требований в заказ-наряде, возможна доработка прибора по обеспечению питания его от сети переменного тока частотой (50±0,5) Гц напряжением (230±23) В или (240±24) В и содержанием гармоник до 5 %. Эти приборы не предназначены для включения в сеть переменного тока напряжением 220 и 115 В.

Осциллограф С1-101 должен допускать непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик в пределах норм, установленных техническими условиями.

При этом должны обеспечиваться нормальные режимы электровакуумных, полупроводниковых приборов, электрорадиоэлементов в пределах норм, стандартов и технических условий на них

При работе прибора Осциллограф С1-101 с блоком питания И22 087 457 продолжительность работы должна быть в нормальных условиях не менее 1 ч, при температуре +50 °С не менее 40 мин, при температуре минус 20 °С не менее 20 мин.

Наработка на отказ прибора (То) должна быть не менее 3500 ч. Прибор должен допускать длительное хранение в отапливаемом и неотапливаемом капитальном хранилище.

Срок сохраняемости прибора Осциллограф С1-101 в отапливаемом хранилище не менее 12 лет. Срок сохраняемости прибора в неотапливаемом капитальном хранилище не менее 10 лет.

Срок сохраняемости прибора с блоком питания И22 087 457 не менее 3 лет Средний срок службы прибора без блока питания И22 087.457 не менее 10 лет. Средний ресурс 10000 ч. Средний срок службы прибора с блоком питания И22 087 457, включая хранение, 3 года. В течение 3-х лет блок питания И22 087 457 должен выдержать не менее 150 циклов (заряд-разрядов).
