Осциллограф С1-157/6

С1-157/6

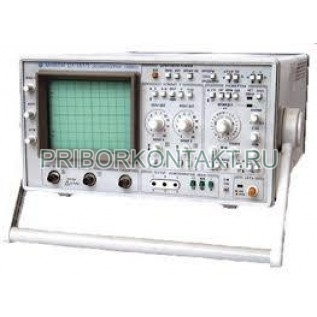

Осциллограф универсальный С1-157/6

Также этот прибор может называться: С1 157/6, С1157/6, С11576, С1 157 6, c1-157/6, c1 157/6, c1157/6, c11576, c1 157 6.

С1-157/6 осциллограф универсальный - прибор для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 120 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

Осциллографы обеспечивают подачу звуковых сигналов при проверке на «короткое замыкание» электрических цепей и тестирование полупроводниковых диодов.

Технические характеристики С1-157/6:

Количество каналов - 2.

Размер экрана - 80×100 мм.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел.

Время нарастания ПХ - не более 3,5 нсек.

Пределы допускаемой основной относительной погрешности коэффициентов отклонения - ±3%.

Наличие возможности 10-кратной растяжки.

Диапазон коэффициентов развертки - от 2·10^-9 с/дел до 0,5 с/дел.

Пределы основной погрешности коэффициентов развертки для осциллографов С1-157/6:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Пределы допускаемой погрешности измерения временных интервалов в рабочем диапазоне температур должны быть ±9%.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/12 пФ).

Наличие:

- режима X-Y - в полосе от 20 Гц до 3 МГц (коэффициент отклонения 5 мВ/дел - 5 В/дел±10%);

- Z - входа - частотный диапазон до 3 МГц (входной импеданс - 1 МОм/50 пФ).

Параметры мультиметра осциллографа С1-157/6:

Напряжения постоянного тока положительной и отрицательной полярностей - от 1 мВ до 500 В.

Верхние значения пределов Uп - 2 В, 20 В, 200 В, 500 В.

Диапазон частот осциллографа - от 40 Гц - до 100 кГц.

Сила переменного тока - от 0,001 А до 2А.

Верхним значением предела Iп - 2 А.

Диапазон частот С1-157/6 - от 40 Гц - до 5 кГц.

Сопротивления постоянному току - от 10 Ом - до 2 МОм.

Верхними значениями пределов Rп – 2 кОм, 20 кОм, 200 кОм, 2000 кОм.

Входное сопротивление между гнездами осциллографа при измерении напряжения постоянного тока - 11±1 МОм.

Формат индикации - 3,5 разряда.

Масса - не более 7 кг.

Габаритные размеры - не более 160×300×385 мм.

Осциллографы С1-157/6 оснащены мультиметром предназначение, которого - сверхточные измерения силы переменного и постоянного токов, а также напряжений и сопротивлений в обширных пределах. При этом, выбор границ измерений осуществляется автоматически, а сам мультиметр очень удобен - органы его управления расположены на внешней (передней) части панели осциллографа. Также, при помощи приборов С1-157/6, имеется возможность определять измерения среднеквадратического значения переменного напряжения сигнала, и одновременно наблюдать на экране его форму.

Условия эксплуатации С1-157/6:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Напряжение сети переменного тока осциллографов С1-157/6 - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 80 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия осциллографа С1-157/6 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
