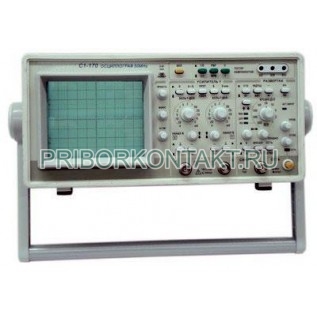

Осциллограф универсальный С1-170/2

Также этот прибор может называться: С1 170/2, С1170/2, С11702, С1 170 2, c1-170/2, c1 170/2, c1170/2, c11702, c1 170 2.

С1-170/2 осциллограф универсальный используется для исследования периодических электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

Сфера применения приборов осциллографы С1-170/2:

- измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации,;

- в частности наблюдение двух- и трехполюсников, измерение силы, напряжения, постоянного тока, среднее квадратическии значения силы и напряжения переменного тока, электрическое сопротивление постоянному току.

Технические характеристики С1-170/2:

Количество каналов - 2.

Размер экрана - 80х100 мм.

Ширина линии луча С1-170/2 - не более 1 мм.

Время нарастания ПХ - не более 14 нсек.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 10 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Пределы погрешности коэффициентов отклонения в рабочем диапазоне температур:

- каждого из каналов - ±3%;

- с делителем 1:10 - ±4%.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки - от 100 нсек/дел до 0,1 сек/дел.

Пределы основной погрешности коэффициентов развертки С1-170/2:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Полоса пропускания тракта вертикального отклонения в цифровом режиме - не менее 10 МГц.

Входной импеданс осциллографов - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/23 пФ).

Внешняя синхронизация - 0,2 В - 10 В (1 МОм/25 пФ).

Наличие режима X-Y - в полосе от 20 Гц - 1 МГц (коэффициент отклонения 2 мВ/дел - 10 В/дел±10%).

Габаритные размеры - не более 140×300×380 мм.

Масса - не более 7 кг.

Осциллографы С1-170/2 обладают удобной навигацией и широким спектром функций, большинство которых обеспечивают встроенный тестер компонентов и мультиметр.

Параметры мультиметра осциллографа С1-170/2:

Напряжение переменного тока

Диапазон измерений - от 1 мВ до 500 В.

Пределы измерений - 2 В, 20 В, 200 В, 500 В.

Погрешность измерений - 0,25%.

Диапазон частот - от 40 Гц до 100 кГц.

Напряжение постоянного тока

Диапазон измерений - от 1 мВ до 500 В.

Пределы измерений - 2 В, 20 В, 200 В, 500 В.

Погрешность измерений - ±0,1%.

Переменный ток:

Диапазон измерений - от 1 мА до 2000 мА.

Предел измерений - 2000 мА.

Погрешность измерений - ±0,5%.

Диапазон частот - от 40 Гц до 5 кГц.

Постоянный ток:

Диапазон измерений - от 1 мА до 2000 мА.

Предел измерений - 2000 мА.

Погрешность измерений - 0,25%.

Сопротивление:

Диапазон измерений - от10 Ом до 2 МОм.

Пределы измерений - 2 кОм , 20 кОм , 200 кОм, 2000 кОм.

Погрешность измерений - ±0,2%.

Выбор поддиапазона С1-170/2 - автоматический.

Формат индикации - 3,5 разряда.

Тип индикатора - СИД.

Условия эксплуатации С1-170/2:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность осциллографов - не более 90 В·А.
