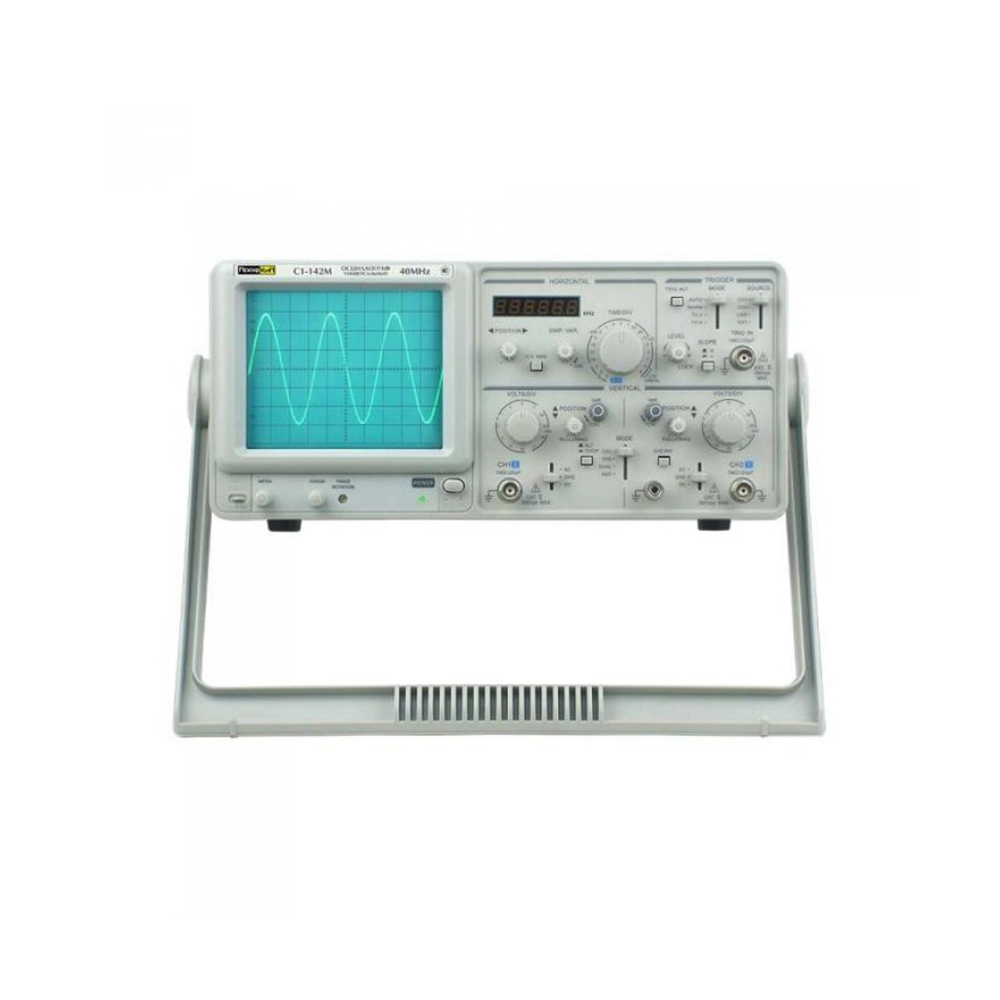

Фото ПрофКиП С1-142М осциллограф сервисный (2 канала, 0 МГц … 40 МГц)
ПрофКиП
Характеристики:
Все характеристики
Производитель
ПрофКиП
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Распродажа остатков.

Назначение осциллографа сервисного ПрофКиП С1-142М

Осциллограф сервисный ПрофКиП С1-142М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГЦ до 40 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф сервисный ПрофКиП С1-142М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами, а также имеет встроенный 6-разрядный частотомер.

Особенности и преимущества осциллографа сервисного ПрофКиП С1-142М

▪ Количество каналов: 2 ▪ Полоса пропускания: 0 МГц … 40 МГц ▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ▪ Высокая чувствительность по вертикали: до 20 В /дел ▪ ALT функция запуска ▪ Выходной сигнал: ось Z, канал 1 (CH1) ▪ ТВ-синхронизация, режим Y-X ▪ Масштабирование развертки: х 10 ▪ Встроенный 6-разрядный частотомер

Основные технические характеристики осциллографа сервисного ПрофКиП С1-142М

Параметры Значения
Электронно-лучевая трубка (ЭЛТ)
Тип прямоугольный, 6 дюймов
Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение 12 кВ
Z-вход
Входное сопротивление ~ 47 кОм
Входной уровень ≥ 5 Впик-пик
Частотный диапазон 2 МГц
Канал вертикального отклонения
Y-ATT переключатель
Чувствительность х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания х1: ≤ 8.75 нс х5: ≤ 25 нс
Входной импеданс ~ 1 МОм /25 пФ
Максимальное входное напряжение 400 В при 1 кГц
Вход усилителя открытый (DC), закрытый (АС), заземленный (GND)
Режим работы канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность ±3% ±5% при масштабировании
Масштабирование развертки х 10
Максимальный коэффициент развертки 20 нс /дел
Линейность развертки ±5% ±10% при масштабировании
Синхронизация
Режим автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя закрытый (AC)
Полярность синхронизации «+» или «-»
Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 400 В при 1 кГц
Режим X-Y
Чувствительность 5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа 500 кГц
Сдвиг фазы ≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала положительный меандр
Частота 1 кГц
Выходное напряжение 2 Впик-пик ±2%
Частотомер
Разрядность 6-разрядный
Полоса пропускания 10 Гц … 40 МГц

Общие данные осциллографа сервисного ПрофКиП С1-142М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ▪ Габаритные размеры: 310х150х455 мм ▪ Вес: 8 кг

Комплект поставки осциллографа сервисного ПрофКиП С1-142М

Наименование Количество
Осциллограф сервисный ПрофКиП С1-142М 1 шт.
Делитель 2 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
