Осциллограф С1-91/4

С1-91/4

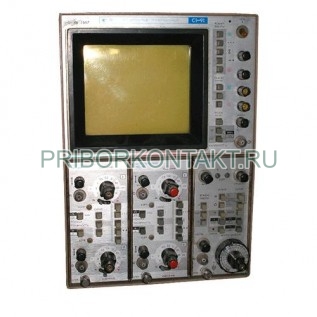

Осциллограф универсальный С1-91/4

Также этот прибор может называться: С1 91/4, С191/4, С1-91-4, С1-91 4, c1-91/4, c191/4, c1 91/4, s1-91/4, s1 91/4, s191/4.

С1-91/4 осциллограф универсальный предназначен для исследования одного или одновременно двух синхронных повторяющихся электрических сигналов.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/4 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный стробоскопический преобразователь - Я4С-100;

- блок стробоскопической развертки - Я4С-101;

- блок задержки (в базовый прибор не вставляется) - Я4С-102;

- генератор перепада напряжения - Я4С-89.

Технические характеристики С1-91/4:

Полоса пропускания - от 0 до 18 ГГц.

Время нарастания ПХ - не более 150 пс.

Коэффициент отклонения - от 2 мВ/дел до 200 мВ/дел.

Пределы основной погрешности измерения:

- амплитуды - ±(4+3,2/n)%;

- временных интервалов - ±(4+4/n)%, где n - размер изображения на экране.

Коэффициент развертки с растяжкой в 100 раз - от 10 пс/дел до 0,5 мкс/дел.

Регулируемая задержка - от 10 нс до 100 мкс.

Коэффициент передачи - 0,5.

Погрешность коэффициента развертки С1-91/4 - 5%.

Пределы основной погрешности коэффициента отклонения - ±3%.

Амплитуда электрических сигналов - 400 мВ.

Частота повторения - от 10 Гц до 100 кГц.

Уровень собственных шумов - не менее 5 мВ.

Входное сопротивление - 50 Ом.

КСВН - не менее 2,5.

Минимальная нестабильность синхронизации - не менее 20 пс.

Питание от сети для С1-91/4:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Масса - не более 21 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.

Осциллографы С1-91/4 обеспечивают измерения амплитудных и временных параметров с выводом результатов на экран в буквенно-цифровой форме. Блок задержки Я4С-102 задерживает сигналы, что позволяет проводить измерения без систем с опережающим запуском развертки.
