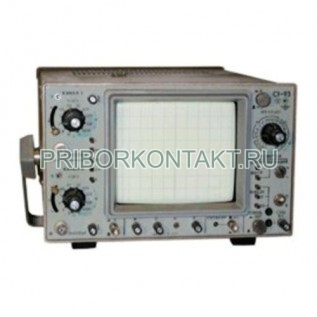

Осциллограф С1-93

Осциллограф С1-93 универсальный (С193, С-1-93, С 1 93, c1-93, С-193, С 193, С1 93, c193, c-1-93, c 1 93, c-193, c 1193, c1 93)

Осциллограф С1-93 универсальный предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот 0МГц-15МГц, измерения размахов в диапазоне от 0,01В до 200В и временных интервалов от 0,8?10^-7с до 1,0с.

Технические характеристики приборов осциллографы С1-93 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-15МГц;

Время нарастания ПХ - 70нс;

Коэффициент отклонения - 0,005В/дел., 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел., 10В/дел.;

Входное сопротивление С1-93 - 1 МОм±0,02 МОм; 1 МОм±0,02 МОм (с выносным делителем 1:10);

Емкость С1-93 - 30пФ±3пФ; 12пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел.,20мкс/дел., 50мкс/дел., 100мкс/дел., 200мкс/дел., 500мкс/дел., 1?10³мкс/дел., 2?10³мкс/дел., 5?10³мкс/дел., 1?10⁴мкс/дел., 2?10⁴мкс/дел., 5?10⁴мкс/дел., 1?10⁵мкс/дел., 2?10⁵мкс/дел., 5?10⁵мкс/дел., 1?10⁶мкс/дел.;

Предел допускаемой основной погрешности коэффициентов развертки, кроме 2?10⁵мкс/дел., 5?10⁵мкс/дел., 1?10⁶мкс/дел.:

- ±4% - без растяжки;

- ±6% - с растяжкой;

- в рабочем диапазоне влияющего фактора ±8% - без растяжки;

- в рабочем диапазоне влияющего фактора ±10% - с растяжкой;

Рабочая часть экрана - 120х100;

Питание С1-93:

- напряжением 220В±22В, 49,5Гц-60,5Гц с содержанием гармоник до 5%;

- напряжением 115В±5,75В и 220В±11В, 400Гц±10Гц с содержанием гармоник до 5%;

- от источника постоянного тока напряжением 24В±2,4В;

Потребляемая мощность - 55В?А;

Ток, потребляемый от источника постоянного тока при напряжении 24В не превышает 1,2А;

Габаритные размеры - 180,5х308х438мм;

Масса С1-93 - 10кг.
