Осциллограф С1-170

С1-170

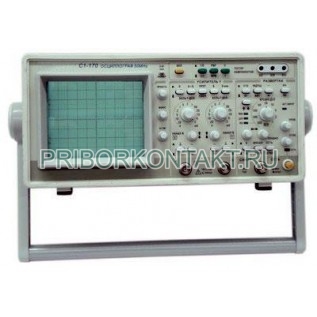

Осциллограф универсальный С1-170

Также этот прибор может называться: С1 170, С1170, c1-170, c1 170, c1170.

С1-170 осциллограф универсальный используется для исследования периодических электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.

Сфера применения приборов осциллографы С1-170: измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Технические характеристики С1-170:

Количество каналов - 2.

Размер экрана - 80×100 мм.

Ширина линии луча С1-170 - не более 1 мм.

Время нарастания ПХ осциллографа - не более 14 нсек.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Пределы относительной погрешности коэффициентов отклонения в рабочем диапазоне температур:

- каждого из каналов - ±4,5%;

- с делителем 1:10 - ±6%.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки - от 5·10^-8 с/дел до 0,5 с/дел.

Пределы основной относительной погрешности коэффициентов развертки осциллографов:

- без растяжки - ±3%;

- с растяжкой - ±6%.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/23 пФ).

Внешняя синхронизация С1-170 - от 0,2 В - до 10 В (1 МОм/25 пФ).

Наличие режима X-Y - в полосе от 20 Гц до 1 МГц (коэффициент отклонения 2 мВ/дел - 10 В/дел±10%).

Диапазон выходного напряжения в режиме тестера компонентов - от -12 В до +12 В.

Диапазон выходного тока в режиме тестера компонентов осциллографа - от -12 мА до +12 мА.

Габаритные размеры - не более 140×300×380 мм.

Масса - не более 7 кг.

Тестер компонентов:

Ось Y - ±12 мА.

Ось Х - ±12 В.

Коэффициент деления универсальных осциллографов - 1/8.

Тестовое напряжение З-И - 0 В; 2 В; 4 В; 6 В; 8 В.

Тестовый ток базы - 0 мкА; 20 мкА; 40 мкА; 60 мкА; 80 мкА.

Условия эксплуатации С1-170:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230 В±10%.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность С1-170 - не более 80 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия осциллографов С1-170 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
