Осциллограф С7-12

С7-12

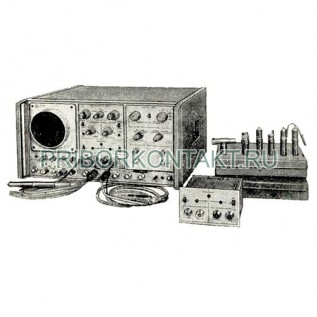

Cтробоскопический универсальный осциллограф С7-12

Также этот прибор может называться: С7 12, С712, С-7-12, c7-12, c7 12, c712, s7-12, s7 12, s712.

С7-12 осциллограф стробоскопический универсальный предназначен для исследования повторяющихся сигналов по двум каналам и наблюдения их на экране ЭЛТ, а также фотографирования и записи на самописце с последующей обработкой результата.

Осциллографы С7-12 используются при исследовании как быстропротекающих процессов, измеряемых долями наносекунд, так и длительных - до единиц секунд. И совмещают в себе достоинства приборов с трансформированным и реальным масштабом времени.

В комплект прибора входят:

- базовый осциллографический индикатор с встроенной линией задержки и сменными блоками 12ПС-1, 12ПС-2 (преобразователи) и 12РС-1 (развертка);

- два комплекта пробников с делительными насадками;

- комплект вспомагательного имущества.

Осциллограф представлен модификацией С7-12/1.

Технические характеристики С7-12:

Диапазон амплитуд измеряемых сигналов:

- осциллографа - от 20 мВ до 1,6 В;

- осциллографа с аттенюаторами - не более 16 В;

- осциллографа с пробником и делительными насадками - не более 18 В.

Число каналов - 2.

Погрешность коэффициента отклонения - 5%.

Диапазон длительностей - от 1,5 нс до 5 с.

Неравномерность ПХ - ±5%.

Спад вершины ПХ в режиме автокомпенсации на согласованном входе - 10%.

Параметры ПХ представлены в таблице:

Входное сопротивление С7-12:

- при непосредственном включении - 50 Ом;

- с пробником и делительными насадками - 1 МОм.

Емкость на входе с пробником:

- с делителем 1:10 - 6 пФ;

- с делителем 1:20 - 7 пФ;

- с делителем 1:50 - 5 пФ;

- с делителем 1:100 - 3 пФ.

Коэффициент отражения при непосредственном включении - не более 0,1.

Наибольшее входное суммарное постоянное и переменное напряжение при непосредственном включении - 1,6 В.

Параметры сигналов осциллографа С7-12 представлены в таблице:

Наибольшее суммарное постоянное и переменное напряжение на входе с пробником:

- с делителем 1:10 - 1,8 В;

- с делителем 1:20 - 3,6 В;

- с делителем 1:50 - 9 В;

- с делителем 1:100 - 18 В.

Режим работы осциллографа С7-12:

- канал А;

- канал Б;

- попеременный;

- функциональный (второй канал - изображение по горизонтали).

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребляемая мощность - 185 В·А.

Габаритные размеры - 480×225×540 мм.

Масса - не более 31 кг.

Вертикальное отклонение.

Полоса пропускания:

- с блоком 12ПС-1 - от 0 до 0,7 ГГц;

- с блоком 12ПС-2 - от 0 до 5 ГГц.

Коэффициент отклонения:

- в широкой полосе - от 5мВ/дел. до 200 мВ/дел.;

- в узкой полосе с блоком 12ПС1- от 0,5 мВ/дел. до 200 мВ/дел.

Время нарастания (с блоком 12ПС-1):

- в широкой полосе - 0,5 нс;

- в узкой полосе - 3,5 нс.

Время установления с блоком 12ПС-1 - 1,7 нс.

Горизонтальное отклонение для С7-12.

Коэффициент развертки - от 0,2 нс/дел. до 0,5 с/дел.

Погрешность коэффициента развертки - 5%.

Растяжка развертки - в 2, 5, 10 раз.

Синхронизация сигналами:

- с амплитудой - от 25 мВ до 1 В;

- с частотой - до 0,3 ГГц.

Диапазон регулируемой задержки - от 90 нс до 2 с.

Режим работы развертки:

- нормальный;

- ручной;

- внешний;

- запись на самописец.

Выходное напряжение «меандр» с амплитудой - от 50 мВ до 100 мВ.

Тип индикатора - ЭЛТ 13ЛО12В.

Ширина луча - не более 1 мм.

Рабочая площадь экрана - 60×80 мм.

Общая площадь экрана - 80×100 мм.

Спад вершины ПХ при закрытом входе - 10%.

Входная емкость для осциллографов С7-12 - от 3 пФ до 7 пФ.

Коэффициент отражения - не более 0,1.

Основная погрешность - 10%.

Входное сопротивление синхронизации - 1 кОм.

Амплитуда сигнала синхронизации - от 0,1 В до 0,5 В.

Длительность фронта синхронизации - не более 100 нс.

Частота сигнала синхронизации - от 50 Гц до 0,3 ГГц.

Параметры коэффициента отклонения.

Диапазон значений с шагом изменения, кратными 1, 2, 5:

- при «широкой» полосе пропускания - от 5 мВ/дел. до 200 мВ/дел.;

- при «узкой» полосе пропускания - от 0,5 мВ/дел. до 200 мВ/дел.

Погрешность:

- при коэффициентах отклонения от 5 мВ/дел. до 200 мВ/дел. на согласованном входе - ± 5%;

- с пробником в указанном диапазоне амплитуд - ± 10%.

Плавное некалиброванное уменьшение коэффициента - в 1,5 раза.

Уровень собственных шумов (среднеквадратическое значение) для С7-12:

- при «широкой» полосе - 1 мВ;

- при «узкой» полосе - 0,3 мВ.

Параметры коэффициента развертки.

Диапазон значений - от 0,2 нс/дел. до 0,5 с/дел.

Шаг изменения - кратный 1, 2, 5.

Основная погрешность:

- в рабочей площади экрана при не минимальной задержке - ±5%;

- при минимальной задержке на развертках наносекундного диапазона - ±10%;

- при коэффициентах развертки от 20 мкс/дел. до 500 мкс/дел. - ±7,5%.

Нестабильность синхронизации для осциллографа С7-12:

- не более 0,3 нс+0,027·Т_р;

- в оптимальных условиях запуска - не более 50 пс+0,02·Т_р.

Входное сопротивление - не менее 1 кОм.

Начальная задержка при коэффициентах развертки 5 нс/дел. и менее (может быть скомпенсирована включением в тракт сигнала встроенной линии задержки с корректором) - 90 нс.

Регулируемая задержка в пределах:

- при коэффициентах развертки: 2 нс/дел., 20 нс/дел., 200 нс/дел. - Т_р;

- при остальных коэффициентах развертки - 0,5·Т_р.

Плотность - 10 точек/дел., 20 точек/дел., 50 точек/дел., 100 точек/дел.

Параметры калибратора амплитуды для осциллографа С7-12.

Сигнал в виде меандра.

Частота - 1±0,3 МГц.

Размах:

- с погрешностью не более ±2,5% на нагрузке 100 кОм с емкостью не более 10 пФ - 5 В; 2,5 В; 1 В; 0,5 В;

- с погрешностью ±2,5% на нагрузке 50 Ом - 0,5 В; 0,25 В; 0,1 В; 0,05 В.

Параметры выходных сигналов.

Аналоговое напряжение с наибольшим размахом на встроенной' нагрузке 100±10 кОм - 1 В.

Постоянное напряжение компенсации с коэффициентом, гарантируемым с погрешностью - ±3%.

Пилообразное напряжение с размахом не менее на нагрузке 100 кОм - 8 В.

Импульсы синхронизации положительной полярности с амплитудой - от 1 В до 3 В.

Длительность фронта на выходном сопротивлении 50 Ом - не более 3 нс.

Условия эксплуатации С7-12:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
