Осциллограф С1-149

С1-149

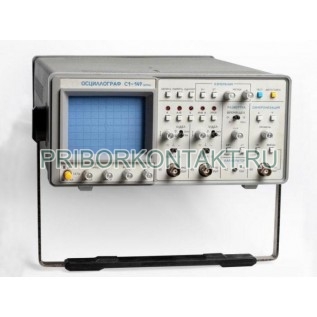

Осциллограф автоматизированный двухканальный С1-149

Также этот прибор может называться: С1149, С1 149, c1-149, c1149, c1 149.

С1-149 осциллограф автоматизированный двухканальный применяется для исследования электрических сигналов путем визуального наблюдения и измерения амплитудных и временных параметров в полосе частот до 50 МГц амплитудой до 250 В, обеспечивая их цифровое запоминание.

Обеспечивает:

- автоматическую установку размеров изображения в пределах рабочей части экрана;

- цифровое запоминание;

- цифровое измерение амплитудных и временных параметров сигналов с выводом результатов измерения в буквенно-цифровом виде на экране ЭЛТ;

- самодиагностику;

- тестирование;

- наблюдение сигналов по каналам А, Б и суммы А и Б в любом сочетании;

- инвертирование сигнала в канале Б;

- переключение каналов поочередно и прерывисто;

- автоматическое переключение коэффициентов отклонения при подключении делителя 1:10;

- автоматическую выдачу информации о положениях органов управления на экран ЭЛТ.

Сфера применения:

- при разработке, производстве и эксплуатации радиоэлектронной аппаратуры в промышленности;

- на различных объектах сферы обороны и безопасности.

Технические характеристики С1-149:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×60 мм.

Ширина линии луча - не более 0,8 мм.

Полоса пропускания - от 0 до 50 МГц.

Коэффициент отклонения - от 2 мВ/дел до 10 В/дел (соответственно ряду чисел 1; 2; 5).

Пределы погрешности коэффициента отклонения С1-149:

- основная погрешность - не более ±3%;

- погрешность с делителем 1:10 - не более ±4%.

Пределы погрешности коэффициента отклонения в рабочих условиях применения:

- основная погрешность - не более ±4,5%;

- погрешность с делителем 1:10 - не более ±6%.

Максимально допустимое суммарное значение постоянного и переменного напряжения:

- на закрытом и открытом входах - 100 В;

- с делителем 1:10 - 250 В.

ПХ и параметры входа канала вертикального отклонения

Время нарастания:

- норма - не более 7 нс;

- с делителем 1:10 - не более 9 нс.

Входное активное сопротивление:

- при непосредственном входе - 1±0,03 МОм;

- с делителем 1:10 - 10±0,3 МОм.

Входная емкость:

- при непосредственном входе - 25±5 пФ;

- с делителем 1:10 - не более 15 пФ.

Параметры входа канала горизонтального отклонения

Коэффициент развертки осциллографа:

- в аналоговом режиме - от 50 нс/дел до 200 мс/де;

- в цифровом режиме - до 2 с/дел (соответственно ряду чисел 1, 2, 5).

Наличие 10-ти кратной растяжки коэффициентов развертки.

Предел основной погрешности коэффициентов развертки С1-149:

- без растяжки - не более ±3%;

- с растяжкой - не более ±5%.

Предел основной погрешности коэффициентов развертки в рабочих условиях:

- без растяжки - не более ±4,5%;

- с растяжкой - не более ±7,5%.

Предел погрешности цифрового измерения напряжения:

- норма - не более ±3%;

- в рабочих условиях - не более ±4,5%.

Предел погрешности цифрового измерения временных интервалов:

- без растяжки (в рабочих условиях)- не более ±3% (±4,5%);

- с растяжкой (в рабочих условиях) - не более ±5% (±7,5%).

Синхронизация развертки тракта

Источники:

- с сигналом в канале А;

- с сигналом в канале Б;

- с сигналом от внешнего источника.

Диапазон частот - от 10 Гц до 50 МГц.

Амплитуда внешней синхронизации С1-149 - от 0,2 В до10 В.

Встроенный калибратор осциллографа

Тип сигнала импульсов - меандр.

Частота следования импульсов - 1±0,01 кГц.

Амплитуда сигналов С1-149 - 0,6±0,006 В.

Пределы погрешности амплитуды и частоты следования - не более ±1%.

Погрешность цифрового измерения временных интервалов - ±3%.

Режимы работы тракта горизонтального отклонения - автоколебательный, ждущий, однократный.

Режимы работы тракта вертикального отклонения С1-149:

- канал А;

- канал Б;

- канал А и Б в режиме поочередной или прерывистой коммутации;

- поочередную или прерывистую коммутацию каналов А и Б;

- инвертирование сигнала в канале Б.

Время установления рабочего режима - не более 15 мин.

Время непрерывной работы - не менее 16 ч.

Габаритные размеры - 414×289×127 мм.

Масса - не более 6,5 кг.

Условия эксплуатации С1-149:

Рабочая температура окружающей среды - от -10º С до +50º С.

Относительная влажность при температуре 25º С - 98%.

Напряжение питающей сети:

- постоянное - 27±2,7 В;

- переменное - 115±5,75 В; 220±11 В; 220±22 В.

Частота - 50±0,5 Гц; 400±12 Гц.

Потребляемая мощность приборов осциллографы С1-149:

- для постоянного тока - 50 Вт;

- для переменного тока - 70 В·А.

Средняя наработка на отказ - не менее 6000 ч.

Срок службы - не менее 15 лет.
