Осциллограф С1-91/8

С1-91/8

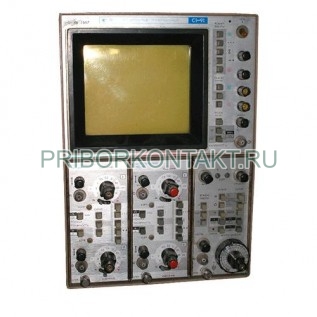

Осциллограф универсальный С1-91/8

Также этот прибор может называться: С1 91/8, С191/8, С1-91-8, С1-91 8, c1-91/8, c191/8, c1 91/8, s1-91/8, s1 91/8, s191/8.

С1-91/8 осциллограф универсальный предназначен для комплексного исследования периодических и однократных электрических сигналов путем визуального наблюдения или фотографирования.

Сфера применения: радиоизмерительная и вычислительная техника. Используются осциллографы при разработке и производстве быстродействующих полупроводниковых приборов и интегральных микросхем, для исследования систем с распределенными параметрами, в ядерной физике другом.

Осциллографы С1-91/8 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный усилитель - Я4С-90;

- блок сдвоенной развертки - Я4С-91;

- блок вольтметра универсального - Я4С-97;

- блок цифровой задержки - Я4С-98;

- блок измерения - Я4С-105.

Технические характеристики С1-91/8:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 3,5 нс.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Коэффициенты разверток:

- основной - от 5 нс/дел до 50 мс/дел;

- задержанной - от 20 нс/дел до 5 мс/дел.

Полное входное сопротивление - 1 МОм.

Число каналов осциллографа С1-91/8 - 2.

Диапазон частот синхронизации - от 20 Гц до 100 МГц.

Минимальный уровень синхронизации:

- внутренний - 0,8 дел;

- внешний - 0,4 В.

Потребляемая мощность - 200 В·А.

Питание от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Условия эксплуатации С1-91/8:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
