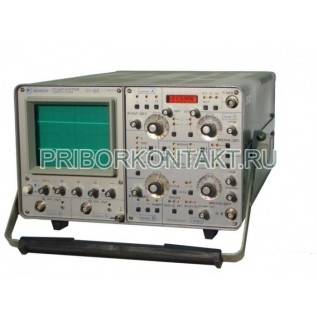

Осциллограф С1-120/1

Также этот прибор может называться: С1 120/1, С1120/1, С1-1201, С11201, С1-120/1, С1-120-1, С1 120 1, s1-120/1, s1 120/1, s1120/1, c1-120/1.

С1-120/1 осциллограф универсальный предназначен для исследования параметров электрических сигналов путем визуального наблюдения их формы, измерения амплитудных и временных параметров методом калиброванной шкалы, а также измерения временных параметров с повышенной точностью с помощью цифрового измерителя.

Осциллографы С1-120/1 применяются в лабораторных, цеховых и полевых условиях при производстве, разработке и эксплуатации радиоэлектронной аппаратуры.

Размер экрана - 100?80 мм.

Диапазон частот внутренней и внешней синхронизации - от 10 Гц до 100 МГц.

Коэффициент отклонения при помощи делителя 1:10 - 10 В/дел; 20 В/дел.

Ширина линии луча С1-120/1 - не более 0,8 мм.

Геометрические искажения - не более 3%.

Погрешность ортогональности - не более 1,5°.

Величина синхронно наводки на начальном участке линии развертки - не более 0,2 дел.

Изменение коэффициента отклонения при регулировке осциллографа С1-120/1 - ±5% от номинального значения.

Минимальная частота следования развертки при наблюдении исследуемого сигнала на развертке 20 нс/дел - не более 500 Гц.

Коэффициент отклонения каналов А и Б при установлении калибрированными ступенями от 0,005 В/дел до 20 В/дел - 1; 2; 5.

Увеличение чувствительности в канале А при одновременном сужении полосы пропускания до 10 МГц - в 5 раз.

Допускаемая погрешность коэффициентов отклонения С1-120/1:

- при непосредственно входе - ±3%;

- с делителем 1:10 - ±4%;

- при увеличении чувствительности - ±7%.

Допускаемая погрешность коэффициентов отклонения в рабочих условиях применения:

- при непосредственно входе - 5%;

- с делителем 1:10 - ±6%;

- при увеличении чувствительности - ±10%.

Время нарастания осциллографа С1-120/1:

- в положениях «5 мВ/дел» - «2 В/дел» - 3,5 нс;

- в положении «5 В» - 3,5 нс;

- с делителем 1:10 - 4,5 нс;

- при увеличении чувствительности - 35 нс.

Выброс:

- в положениях «5 мВ/дел» - «2 В/дел» - 5%;

- в положении «5 В» - 12%;

- с делителем 1:10 - 15%;

- при увеличении чувствительности - 10%.

Время установления С1-120/1:

- в положениях «5 мВ/дел» - «2 В/дел» - 15 нс;

- в положении «5 В» - 15 нс;

- с делителем 1:10 - 20 нс;

- при увеличении чувствительности - 150 нс.

Неравномерность на участке установления осциллографа С1-120/1:

- в положениях «5 мВ/дел» - «2 В/дел» - ±5%;

- в положении «5 В» - ±12%;

- с делителем 1:10 - ±15%;

- при увеличении чувствительности - ±10%.

Неравномерность С1-120/1:

- в положениях «5 мВ/дел» - «2 В/дел» - ±2%;

- в положении «5 В» - ±4%;

- с делителем 1:10 - ±5%;

- при увеличении чувствительности - ±5%.

Дрейф луча каждого канала на экране:

- долговременный дрейф - не более 1 дел/ч;

- кратковременный дрейф - не более 0,2 дел/мин;

Смещение луча каждого канала на экране осциллографа С1-120/1:

- из-за входного тока и при переключении переключателя «ВОЛЬТ/ДЕЛ» - не более 1 дел;

- при инвертировании сигнала в канале Б - не более 2 дел;

- при увеличении чувствительности в канале А - не более 2 дел.

Спад вершины переходной характеристики при закрытом входе на временном интервале 0,5 мс - не более 5%.

Искажения по постоянному току - не более 4%.

Пределы перемещения луча по вертикале в каждом канале относительно рабочей части экрана - не менее 80 мм.

Допускаемое суммарное значение постоянного и переменного напряжений при закрытых входах каждого канала вертикального отклонения - не более 120 В.

Коэффициент развязки осциллографа С1-120/1 между каналами вертикального отклонения в диапазоне частот:

- до 33 МГц - не менее 2000;

- до 100 МГц - не менее 500.

Входное активное сопротивление канала вертикального отклонения:

- при непосредственном входе - 1±0,03 МОм;

- с делителем 1:10 - 10±0,5 МОм.

Входная емкость канала вертикального отклонения:

- при непосредственном входе - не более 25 пФ;

- с делителем 1:10 - не более 17 пФ.

Максимальное измеряемое напряжение С1-120/1 - 40 В.

Максимальное измерение напряжение с делителем 1:10 - 200 В.

Задержка изображения сигнала на экране относительно развертки до уровня 0,1 - не менее 20 нс.

Режимы работы тракта вертикального отклонения осциллографа С1-120/1:

- наблюдение сигнала от канала А;

- наблюдение сигнала от канала Б;

- наблюдение сигнала синхронизации;

- суммирование сигналов от каналов А и Б;

- поочередная или прерывистая коммутация каналов А и Б;

- изменение полярности сигнала канала Б.

Режимы работы осциллографа С1-120/1 тракта горизонтального отклонения:

- развертка 1; развертка 2;

- развертка 2 подсвечивает развертку 1;

- поочередное следование разверток 1 и 2;

- развертка внешним сигналом.

Режим работы развертки 1 и 2 - автоколебательный.

Максимальное регулируемое смещение линии луча развертки 1 относительно луча развертки 2 - не менее 2 дел.

Растяжка развертки - десятикратная.

Коэффициент основной развертки С1-120/1 при установлении 24 калибрированными ступенями от 2?10^-8 с/дел до 1 с/дел - 1; 2; 5.

Коэффициент задержанной развертки при установлении 24 калибрированными ступенями от 2?10^-8 с/дел до 0,1 с/дел - 1; 2; 5.

Допускаемая погрешность коэффициентов развертки без растяжки для:

- 1 развертки при 10^-7-0,2 и 2 развертки при 10^-7-0,1 - ±3%;

- 1 развертки при 0,5 и 1 - ±4%.

Допускаемая погрешность С1-120/1 коэффициентов развертки с растяжкой для:

- 1 развертки при 2^-7-0,2 и 2 развертки при 2^-7-0,1 - ±4%;

- 1 развертки при 0,5 и 1 - ±5%.

Допускаемая погрешность коэффициентов развертки в рабочих условиях применения без растяжки для:

- 1 развертки при 10^-7-0,2 и 2 развертки при 10^-7-0,1 - ±5%;

- 1 развертки при 0,5 и 1 - ±7%.зф

Допускаемая погрешность коэффициентов развертки осциллографа С1-120/1 в рабочих условиях применения с растяжкой для:

- 1 развертки при 2^-7-0,2 и 2 развертки при 2^-7-0,1 - ±7%;

- 1 развертки при 0,5 и 1 - ±8%.

Допускаемая погрешность измерения временных интервалов без растяжки для 1 и 2 развертки при коэффициенте:

- 5?10^-8 - ±4;

- 2?10^-8 - ±5.

Допускаемая погрешность измерения С1-120/1 временных интервалов с растяжкой для 1 и 2 развертки при коэффициенте:

- 5?10^-8 - ±5;

- 2?10^-8 - ±6;

- 10^-7 - ±5.

Допускаемая погрешность измерения временных интервалов без растяжки в рабочих условиях применения для 1 и 2 развертки при коэффициенте:

- 5?10^-8 - ±7;

- 2?10^-8 - ±5.

Допускаемая погрешность измерения временных интервалов осциллографа С1-120/1 с растяжкой в рабочих условиях применения для 1 и 2 развертки при коэффициенте:

- 5?10^-8 - ±8;

- 2?10^-8 - ±9;

- 10^-7 - ±8.

Коэффициент отклонения усилителя горизонтального отклонения - не более 2 В/дел.

Полоса пропускания усилителя С1-120/1 горизонтального отклонения на уровне 3 дБ относительно опорной частоты 400 Гц - от 20 Гц до 3 МГц.

Активное сопротивление входа канала Х и внешней синхронизации развертки - 1±0,1 МОм.

Входная емкость входа канала Х и внешней синхронизации развертки - 40 пФ.

Входное активное сопротивление канала Z - 100±10 кОм.

Входная емкость канала Z С1-120/1 - 40 пФ.

Канал Z обеспечивает наблюдение яркостных меток при подачи на его вход испытательного напряжения:

- амплитудой - от 1 В до 3 В;

- полоса частот от 10 Гц до 10 МГц.

Виды синхронизации развертки тракта горизонтального отклонения:

- внешняя синхронизация;

- синхронизация от канала А;

- синхронизация от канала Б;

- синхронизация от канала А и Б;

- синхронизация от сети.

Предельные уровни синхронизации осциллографа С1-120/1:

- минимальный уровень при внутренней синхронизации - не более 0,8 дел;

- максимальный уровень при внутренней синхронизации - не менее 8 дел;

- минимальный уровень при внешней синхронизации - не более 0,5 В;

- максимальный уровень при внешней синхронизации - не менее 10 В;

- нестабильность синхронизации при коэффициенте развертки 2 нс/дел и 5 нс/дел - не более 0,5 нс.

Калибратор осциллографа обеспечивает на выходе прямоугольные импульсы типа «МЕАНД»:

- частотой - 1 кГц;

- амплитудами - 0,1 В; 1 В; 10 В.

Основная погрешность импульсов калибратора С1-120/1:

- частоты следования - ±0,1%;

- амплитуды на нагрузке 0,97 МОм - не менее ±0,5%.

Поддиапазоны измерения интервалов:

- от 100 нс до 1 мкс;

- от 1 мкс до 10 мкс;

- от 10 мкс до 0,1 мс;

- от 0,1 мс до 1 мс;

- от 1 мс до 10 мс;

- от 10 мс до 100 мс;

- от 100 мс до 1 с.

Диапазон измерения интервалов между двумя визирными метками - от 100 нс до 1 с.

Основная погрешность осциллографа С1-120/1 при измерении временных интервалов - ±(0,5+0,1?(T_k/T-1)), где T_k - значение измеряемого интервала, с; T - конечное значение поддиапазона измерения, с.

Электрическое сопротивление между контактом защитного заземления осциллографа и металлическим частями корпуса - не более 0,5 Ом.

Электрическая изоляция цепи питания между входом сетевого разъёма и корпусом осциллографа выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц:

- в нормальных условиях - 1,5 кВ;

- при повышенной влажности - 900 В.

Электрическое сопротивление изоляции С1-120/1:

- в нормальных климатических условиях - 20 МОм;

- при повышенной температуре окружающего воздуха - 5 МОм;

- при повышенной влажности окружающего воздуха - 2 МОм.

Напряжение индустриальных радиопомех, создаваемых осциллографом С1-120/1:

- от 0,15 МГц до 0,5 МГц - не более 80 дБ;

- от 0,5 МГц до 2,5 МГц - 74 дБ;

- от 2,5 МГц до 30 МГц - 66 дБ.

Наработка на отказ - 5000 ч.

Непрерывная работа С1-120/1 - не менее 16 ч.

Гамма-процентный ресурс при ?=90% - не менее 10 000 ч.

Потребляемая мощность - не более 120 В?А.

Габаритные размеры:

- табельной упаковки осциллографа - 580?380?365 мм;

- транспортной тары осциллографа - 752?393?668 мм;

- осциллографа - 345?200?455 мм.

Масса:

- осциллографа с табельной упаковкой - не более 19 кг;

- осциллографа с транспортной тарой - не более 43 кг;

- осциллографа - не более 13 кг.

Температура окружающего воздуха:

- предельная - от -50° С до +50° С;

- рабочая - от +5° С до +40° С;

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 400 мм рт. ст. до 780 мм рт. ст.

Пиковое ударное ускорение:

- от 0 до 200 Гц - 98 м/с²;

- от 200 Гц до 300 Гц - 14,7 м/с².
