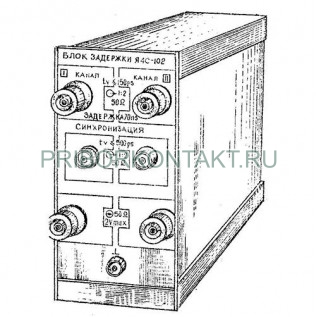

Блок задержки Я4С-102

Также это задержки может называться: Я4С 102, Я4С102, ЯчС-102, ЯчС 102, ЯчС-102, Ya4s-102, Ya4s 102, Ya4s 102.

Я4С-102 блок задержки предназначен для обеспечения задержки двух импульсных сигналов и используется в составе универсальных осциллографов С1-91/4, С1-122/4, С1-122А/4, а также может быть использован самостоятельно.

Технические характеристики Я4С-102:

Задержка измерения на выходе каждого канала - 70±2 нс.

Параметры переходной характеристики тракта сигнала каждого блока:

- время нарастания - не более 150 пс;

- неравномерность вершины на участке до 2 нс - не более ±5%;

- неравномерность вершины на участке после 2 нс - не более ±2%.

Входное активное сопротивление каждого канала Я4С-102 - 50±1 Ом.

Коэффициент передачи тракта сигнала на нагрузке 50±0,5 Ом - 0,5±0,01.

Максимально допустимое напряжение подаваемого на вход канала - не более 2 В.

Время нарастание переходной характеристике измеренное на входе синхронизации - не более 500 пс.

Коэффициент передачи тракта синхронизации на нагрузке 50±0,5 Ом - 0,5±0,01.

Вероятность отсутствия скрытых отказов при длительности межповерочного интервала 24 месяца и среднем коэффициенте использования 0,04 - не менее 0,95.

Срок службы изделий блоки Я4С-102 - 15 лет.

Ресурс - 10 000 ч.

Габаритные размеры:

- блока - 148×74×352 мм;

- укладочного ящика - не более 203×450×170 мм;

- транспортной тары - не более 610×280×345 мм.

Масса:

- блока Я4С-102 - не более 2 кг.

- блока с укладочным ящиком - не более 7 кг.

- блока с транспортной тарой - не более 18 кг.

Условия эксплуатации Я4С-102:

Рабочая температура окружающего воздуха - от 5° С до 40° С.

Предельная температура окружающего воздуха - от -60° С до +65° С.

Относительная влажность при 25° С - до 98%.
