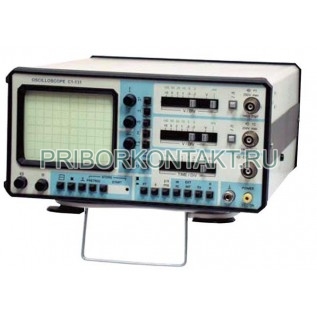

Осциллограф С1-131

Осциллограф С1-131 (С-1-131; С 1-131; с1-131; c-1-131; c 1-131)

Осциллограф С1-131 - прибор, предназначенный для исследования (наблюдения, записи; измерения) амплитудных и временных параметров электрического сигнала, подаваемого на его вход.

Основные технические характеристики С1-131:

- два канала по 25МГц;

- коэффициент отклонения 2мВ/дел – 10В/дел;

- коэффициент развертки 0,02мкс/дел – 10с/дел;

- время нарастания 17,5нс;

- режим синхронизации - авто, ждущий, ТВ-сигналом (построчно и по кадрам);

- частота внешней синхронизации 10Гц – 20МГц;

- уровень внешней синхронизации 0,2В – 10В;

- вход внешней синхронизации 1МОм/40пФ;

- источники синхронизации внутренний, внешний;

- входное напряжение 80В (с делителем 1:10250В);

- питание 220В±10%, 50Гц;

- потребляемая мощность 40Вт.

Осциллографы С1-131 имеют очень простое управление, небольшие габариты (243х133х309мм) и массу (4,5кг). Приборы С1-131 ориентированы для ремонта и диагностики различной радиоаппаратуры, устройств автоматики и вычислительной техники.

Структурная схема С1-131 приведена на Рисунке 1.

Вертикальное отклонение:

- полоса пропускания 0 - 25МГц (0 - 20 МГц);

- коэффициент отклонения 2мВ/дел - 10В/дел (шаг 1-2-5);

- погрешность установки Коткл.: + 4% (+ 6% с делителем 1:10) в режиме реального времени;

- время нарастания ПХ ≤ 17,5нс;

- входной импеданс 1МОм/25пФ;

- максимальное входное напряжение 80В (250В с делителем 1:10).

Режимы по вертикали: канал 1, канал 1 инвертированный, канал 2, каналы 1+2, каналы 1 и 2 прерывисто/поочередно (в режиме реального времени и/или при считывании из памяти)

Горизонтальное отклонение приборов осцилографы С1-131:

- коэффициенты развёртки 0.02мкс/дел - 0.01с/дел (1-2-5) в режиме реального времени;

- погрешность установки ± (4-6)%;

Синхронизация:

- источники: канал 1, канал 2, ТВ-сигнал, внешний;

- внешняя синхронизация 10Гц - 20МГц, 0,2В - 10В;

- задержка изображения обеспечивает возможность наблюдение переднего фронта;

- наличие режима X-Y в полосе 20Гц - 3МГц;

- коэффициент отклонения - 2мВ/дел - 10В/дел (±8%).

Условия эксплуатации С1-131

Рабочая температура окружающего воздуха для приборов С1-131 - от минус 30°С до +50°С. Относительная влажность воздуха до 98% при температуре до +35°С.

Осциллограф С1-131 нормально работает после воздействия (в укладочном ящике) ударных нагрузок:

- многократного действия с ускорением до 147м/с2 длительностью импульса от 5мс до 10мс;

- одиночного действия с ускорением до 735м/с2 и длительностью от 1мс до 10мс.

Осциллографы С1-131 устойчивы к циклическому изменению температуры окружающего воздуха от минус 50°С до +65°С.
