Осциллограф С1-103

С1-103

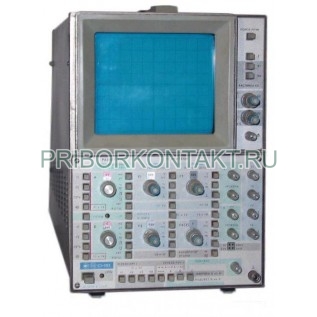

Осциллограф двухлучевой четырехканальный С1-103

Также этот прибор может называться: С1103, С1 103, С1-10З, С110З, С1 10З, c1-103, c1103, c1 103.

С1-103 осциллограф двухлучевой четырехканальный применяется для исследования формы и измерения параметров путем визуального наблюдения и фотографирования от одного до четырех периодических и однократных сигналов, отображаемых в одном или двух временных масштабах, величиной от 0,2·10^-3 В до 250 В и длительностью от 0,4·10^-6 с до 5 с, а также для сопоставления измерения от двух до четырех сигналов.

Сфера применения: для электро- и радиоизмерений в различных областях науки и техники при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Технические характеристики С1-103:

Класс точности - 2.

Каналы усиления осциллографов - 4 (по 2 на луч).

Генераторы разверток - 2.

Рабочая часть экрана - 120×100 мм.

Основная погрешность - ±4%.

Максимальная погрешность измерения импульсов прямоугольной формы:

- амплитуда - ±(5+(0,015·10^-3 В/U_x)·100)%, где U_x - напряжение сигнала в вольтах;

- длительность - ±4%.

Ширина линии каждого луча - не более 1 мм.

Наблюдаемые импульсы С1-103:

- длительность фронта - от 100 нс до 170 нс;

- частота следования - не менее 1100 Гц.

Коэффициент отклонения каналов - от 0,05 мВ/дел до 20 В/дел (ступенчато соответственно ряду чисел 1, 2, 5).

Максимальная амплитуда исследуемых сигналов:

- непосредственной вход - 80 В;

- выносной делитель 1:10 - 250 В.

Переходная характеристика

Время нарастания:

- при коэффициенте отклонения от 0,5 мВ/дел (непосредственный вход и выносной делитель с коэффициентом передачи 1:10) - не более 35 нс;

- при работе с выносным делителем с коэффициентом передачи 1:1 - не более 70 нс;

- при коэффициентах отклонения 0,05 мВ/дел; 0,1 мВ/дел; 0,2 мВ/дел - не более 350 нс;

- во включенном положении переключателя ПОЛОСА от 0 кГц до 100 кГц - не более 3,5 мкс.

Выброс и неравномерность С1-103:

- при непосредственном входе - не более ±5%;

- при коэффициентах отклонения от 5 В/дел до 20 В/дел (рабочие условия применения) - не более 10%.

Время установления:

- при коэффициенте отклонения от 0,5 мВ/дел (непосредственный вход и выносной делитель с коэффициентом передачи 1:10) - не более 150 нс;

- при работе с выносным делителем с коэффициентом передачи 1:1 - не более 300 нс;

- при коэффициентах отклонения 0,05 мВ/дел; 0,1 мВ/дел; 0,2 мВ/дел - не более 1 мкс;

- во включенном положении переключателя ПОЛОСА от 0 кГц до 100 кГц - не более 10 мкс.

Неравномерность вершины - не более 2%.

Спад вершины, за 1 мс при закрытых входах - не более 5%.

Дрейф лучей на экране С1-103:

- долговременный дрейф (после прогрева 1 ч) - не более 0,4 мВ;

- кратковременный дрейф (при коэффициенте отклонения 0,05 мВ/дел) - не более 50 мкВ.

Смещение лучей осциллографа:

- при изменении напряжения питающей сети на 10% (до 15 мин) - не более 0,2 мВ;

- при входном токе на нагрузке 50±5 кОм при коэффициенте отклонения 0,05 мВ/дел (при переключении коэффициентов отклонения) - не более 1 дел.

Отклонения, при коэффициенте отклонения 0,05 мВ/дел:

- полоса пропускания от 0 МГц до 1 МГц - 0,05 мВ;

- полоса пропускания от 0 кГц до 100 кГц - 0,02 мВ.

Сопротивление входов каналов вертикального отклонения:

- при непосредственном входе - 1±0,03 МОм;

- с выносным делителем при коэффициенте передачи 1:10 - 10+0,5 МОм;

- с выносным делителем при коэффициенте передачи 1:1 - 1±0,03 МОм.

Емкость входов каналов вертикального отклонения:

- при непосредственном входе - 60±6 пФ;

- с выносным делителем при коэффициенте передачи 1:10 -не более 20 пФ;

- с выносным делителем при коэффициенте передачи 1:1 - 100±10 пФ.

Суммарное значение постоянного и переменного напряжений при закрытых входах - не менее 80 В.

Коэффициент развязки между каналами усиления С1-103:

- от 0 МГц до 3,3 МГц - не менее 10000;

- от 3,3 МГц до 10 МГц - не менее 5000.

Разность фаз между каналами вертикального и горизонтального отклонения приборов осциллографы в полосе частот от 0 кГц до 20 кГц - не более 3°.

Коэффициент ослабления синфазных сигналов - не менее 500.

Напряжение синфазных сигналов - не более 0,5 В.

Коэффициент развязки между коммутируемыми каналами в диапазоне от 0 МГц до 3,3 МГц - не менее 40.

Коэффициенты разверток А и Б

Устанавливание:

- норма - ступенями от 0,1 мкс/дел до 0,5 с/дел (соответственно ряду чисел 1, 2, 5);

- с внешним блоком конденсаторов - до 5 с/дел (соответственно ряду чисел 1, 2, 5).

Наличие 5 разовой растяжки разверток.

Основные погрешности:

- от 0,1 мкс/дел до 0,5 с/дел - не более 4%;

- от 40 нс/дел - не более 10%;

- при использовании блока конденсаторов - не более 5%.

Погрешность в рабочих условиях применения:

- от 0,1 мкс/дел до 0,5 с/дел - не более 6%;

- при коэффициентах разверток 1 с/дел, 2 с/дел, 5 с/дел - не более 7%.

Задержка развертки Б относительно начала развертки А - от 1 мкс до 50 мс.

Нестабильность задержки (от 3 мкс до 50 мс) - не более 1%.

Несинхронность разверток лучей I и II С1-103 - не более 0,2 дел.

Полоса пропускания тракта - от 0 МГц до 1 МГц.

Внутренняя синхронизация:

Диапазон частот С1-103 при коэффициентах отклонения от 0,5 мВ/дел - от 20 Гц до 10 МГц.

Минимальные уровни - не более (0,8+0,15·10^-3 В/К) дел, где

К - коэффициент отклонения:

- в диапазоне частот от 20 Гц до 2 МГц, при коэффициентах отклонения от 0,5 мВ/дел;

- в диапазоне частот от 20 Гц до 1 МГц, при коэффициентах отклонения от 0,1 мВ/дел;

- в диапазоне частот от 20 Гц до 100 кГц, при коэффициентах отклонения от 0,05 мВ/дел и ограничении полосы от 0 кГц до 100 кГц.

Нижний предел диапазона частот при закрытом входе синхронизации - не более 200 Гц.

Максимальные уровни синхронизации осциллографа - не менее 8 дел.

Нестабильность синхронизации - не более 8 нс.

Перемещение изображения сигнала по горизонтали из-за отклонений - не более (0,05·10^-3 В/К) дел, где

К - коэффициент отклонения.

Внешняя синхронизация С1-103

Частота гармонических напряжений:

- открытой вход синхронизации - от 20 Гц до 10 МГц;

- закрытой вход синхронизации - от 200 Гц до 10 МГц.

Длительность импульсных сигналов - от 100 нс.

Амплитуда сигнала осциллографов:

- минимальная - не более 0,5 В;

- максимальная - не менее 10 В.

Нестабильность синхронизации С1-103 - не более 15 нс.

Вход синхронизации разверток А и Б:

- входное сопротивление - не менее 100 кОм;

- входная емкость - не более 60 пФ.

Встроенный калибратор

Форма импульсов - прямоугольная.

Величина калибрационных сигналов С1-103 - 6 В; 0,6 В; 60 мВ; 6 мВ.

Погрешность напряжений калибратора осциллографа:

- нормальные условия - не более ±1%;

- рабочие условия применения, при нагрузке не менее 0,5 МОм - ±1,5%.

Яркостная модуляция лучей положительным сигналом:

- амплитуда - от 10 мВ до 10 В;

- диапазон частот - от 0 кГц до 100 кГц.

Электробезопасность:

Прочность изоляции цепи сетевого питания - 1,5 кВ.

Величина сопротивления изоляции между цепью сетевого питания и зажимом защитного заземления:

- нормальные условия - не менее 20 МОм;

- повышенная температура - не менее 5 МОм;

- через 2 сутки после выдержки в камере с относительной влажностью (при температуре 30º С) от 91% до 95% - не менее 2 МОм;

- через 4 сутки после выдержки в камере с относительной влажностью 95%(при температуре 30º С) - 1 МОм.

Величина сопротивления С1-103 - не более 0,5 Ом.

Режимы работы разверток - автоколебательный, ждущий, однократный.

Время самопрогрева прибора осциллограф - 15 мин.

Габаритные размеры - 541×200×304 мм.

Масса - не более 17 кг.

Условия эксплуатации С1-103:

Температура окружающей среды:

- рабочая - от 5° С до 40° С (от 278 К до 313 К);

- предельные - от -50° С до +60° С (от 223 К до 333 К).

Относительная влажность при температуре 30° С (303 К) - до 95%.

Напряжение питающей сети - 220±22 В.

Частота - 50±0,5 Гц; 60±0,6 Гц.

Гармоник С1-103 - до 5%.

Потребляемая мощность - не более 130 В·А.

Непрерывная работа приборов осциллографы С1-103 - 8 ч.

Напряжение индустриальных радиопомех:

- от 0,15 МГц до 0,5 МГц - не более 80 дБ;

- от 0,5 МГц до 2,5 МГц - 74 дБ;

- от 2,5 МГц до 30 МГц - 66 дБ.

Напряженность поля радиопомех:

- от 0,15 до 0,5 МГц - не более 60 дБ;

- от 0,5 до 2,5 МГц - не более 54 дБ;

- от 2,5 до 300 МГц - не более 46 дБ.

Наработка на отказ прибора С1-103 - не менее 1000 ч.

Средний срок службы - 10 лет.

Средний ресурс - 10000 ч.

Срок хранения - 10 лет.
