Осциллограф Я4С-100

Я4С-100

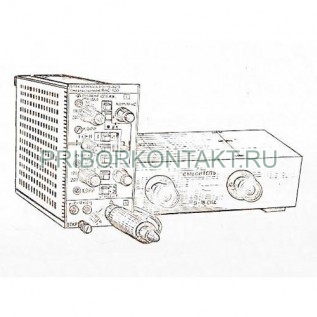

Блок преобразователя Я4С-100

Также это изделие может называться: Я4С 100, Я4С100, ЯчС-100, ЯчС 100, ЯчС-100, Ya4s-100, Ya4s 100, Ya4s 100.

Я4С-100 блок двухканального стробоскопического преобразователя предназначен для расширения полосы пропускания универсальных осциллографов С1-115, С1-122, С1-91 и используется в них в качестве сменного блока.

Области применения блоков Я4С-100: полупроводниковая электроника и техника интегральных схем, вычислительная техника, ядерная физика, техника связи, измерительная техника.

Технические характеристики Я4С-100:

Полоса пропускания блока - от 0 до 18 ГГц.

Режимы работы Я4С-100:

- одноканальный;

- двухканальный;

- суммирования;

- функциональный;

- инвертирования;

- измерения;

- сглаженный.

Параметры входа Я4С-100:

- волновое сопротивление тракта каждого канала блока - 50 Ом;

- КСВН в полосе частот от 0 до 5 ГГц - не более 1,6;

- КСВН в полосе частот от 5 ГГц до 18 ГГц - не более 2,3.

Максимальное напряжение исследуемых сигналов:

- при непосредственном подключении - не более 1 В;

- с использованием делителей напряжения - не более 10 В.

Параметры воспроизведения выходных сигналов генераторов перепада напряжения Я4С-89 или И1-12:

- время нарастания - не более 50 пс;

- неравномерность вершины до 0,15 нс - не более 5%;

- неравномерность вершины в интервале от 0,15 нс до 2 нс - не более 4%;

- неравномерность вершины в интервале от 2 нс до 0,1 мкс - не более 2%.

НЧ-искажение импульсов - не более 3%.

Коэффициенты отклонения блоков Я4С-100 изменяются дискретно - от 2 мВ/дел. до 200 мВ/дел. соответственно ряду чисел 1; 2; 5.

Плавное регулирование коэффициента отклонения обеспечивает увеличение не менее чем в 2,5 раза относительно фиксированного значения.

Пределы допускаемого значения основной погрешности коэффициентов отклонения:

- для значений от 20 мВ/дел. до 200 мВ/дел. - не более ±(3+15/D_y);

- для значений 2,5 мВ/дел. и 10 мВ/дел. - не более ±(4+15/D_y), где D_y - коэффициент отклонения.

Среднеквадратический уровень собственных шумов Я4С-100 - не более 5 мВ.

В одноканальном режиме блок Я4С-100 обеспечивает измерение напряжений методом двойной компенсации в пределах:

- при коэффициентах отклонения от 20 мВ/дел. до 200 мВ/дел. - от 64 мВ до 999 мВ.

- при коэффициентах 2,5 мВ/дел. и 10 мВ/дел. - от 20 мВ до 99,9 мВ.

Пределы основной погрешности - не более ±(4+3,2 D_y/U_x + 20/U_x), где U_x - измеряемое напряжение.

Дрейф луча:

- долговременный - не более 10 мВ/ч;

- кратковременный - не более 3 мВ.

Пределы измерения напряжения компенсации - не менее ±1 В.

Пределы перемещения луча по вертикали - не менее ±8 делений шкалы ЭЛТ.

Коэффициент развязки между каналами - не менее 200.

Амплитуда аналогово сигнала на гнездах при номинальном отклонении луча - не менее 0,8 В.

Блоки Я4С-100 формируют индикацию на экране ЭЛТ коэффициентов отклонения и результатов измерения методом двойной компенсации.

Время установления рабочего режима - 15 мин.

Потребление тока от источника питания:

- напряжением 5±1 В - не более 600 мА;

- напряжением 15±0,15 В - не более 320 мА;

- напряжением -15±0,15 В - не более 350 мА;

- напряжением +48±0,48 В - не более 35 мА.

Время непрерывной работы - не менее 8 ч.

Средняя наработка на отказ Я4С-100 - не менее 15 000 ч.

Срок службы - 15 лет.

Ресурс - 10 000 ч.

Габаритные размеры:

- блока преобразователя - 148×73×382 мм;

- стробоскопического смесителя - 190×186×57 мм;

- укладочного ящика - не более 25×580×340 мм;

- транспортной тары - не более 700×420×345 мм.

Масса:

- блока Я4С-100 - не более 3 кг.

- блока с укладочным ящиком - не более 15 кг.

- блока с транспортной тарой - не более 25 кг.

Условия эксплуатации Я4С-100:

Рабочая температура окружающего воздуха - от 5° С до 40° С.

Предельная температура окружающего воздуха - от -60° С до +65° С.

Относительная влажность при 25° С - до 98%.
