С1-49

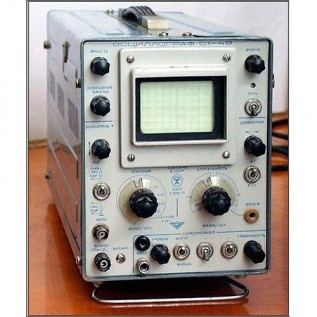

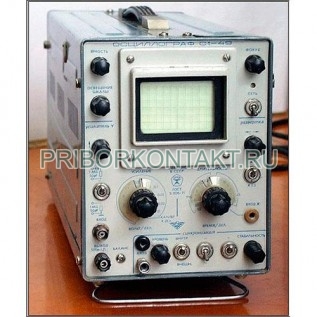

Осциллограф универсальный С1-49

Также этот прибор может называться: С1 49, С149, s1-49, s1 49, s149, c1-49.
С1-49 осциллограф универсальный предназначен для исследования формы электрических сигналов путем визуального наблюдения и изменения их временных и амплитудных значений.
Технические характеристики С1-49:
Полоса пропускания тракта вертикального отклонения при неравномерности частотной характеристики в полосе частот не более 3 дБ - от 0 до 5,5 МГц.
Полоса пропускания тракта горизонтального отклонения - от 0 до 2 МГц.
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерения предельно-быстрого исследуемого сигнала с тубусом - не более 400 Гц.
Толщина линии луча С1-49 осциллографа, определяемая размытостью и расфокусировкой - не более 0,6 мм.
Усилитель вертикального отклонения:
- при открытом входе входное сопротивление от 0,97 МОм до 1,03 МОм с параллельной емкостью - от 35 пФ до 52,5 пФ;
- с делителем 1:10 входное сопротивление от 9 МОм до 11 МОм с параллельной емкостью - не более 15 пФ.
Погрешность деления выносного делителя - не более 15%.
Усилителя горизонтального отклонения:
- входное сопротивление - не мене 50 кОм;
- с параллельной емкостью - не более 25 пФ.
«ВХОД Z» с сопротивлением от 0,9 МОм до 1,1 МОм и с параллельной емкостью - не более 30 пФ.
Минимальный коэффициент отклонения канала вертикального отклонения луча с чувствительностью не более 600 мм/В - 0,01 В/дел.
Коэффициент отклонения усилителя с чувствительностью не менее 0,75 мм/В - не более 8 В/дел.
Максимальная величина напряжения исследуемого сигнала С1-49:
- на входе тракта вертикального отклонения - не более 120 В;
- на входе делителя 1:10 - не более 300 В.
Смещение луча из-за дрейфа нулевой линии осциллографа С1-49 после 30 мин прогрева:
- в течении 30 мин работы - 10 мВ;
- в течении 1 мин работы - 3 мВ;
- при изменении питающей сети ±10% - 5 мВ.
Внутренний источник калиброванного напряжения должен генерировать П-образные импульсы:
- частота повторения - 2 кГц;
- амплитуда - 0,5 В.
Погрешность амплитуды импульсов калибратора С1-49 - не более ±4%.
Погрешность измерения амплитуд импульсных сигналов не более ±10%:
- при длительности импульсов - от 0,2 мкс до 0,1 с;
- в диапазоне размаха - от 0,02 В до 120 В;
- при величине изображение - от 2 делений до 6 делений.
Погрешность измерения амплитуд синусоидальных сигналов обеспечивается в диапазоне частот от постоянного тока - не более 1 МГц.
Погрешность измерения временных интервалов - не более ±10%.
Режимы роботы развертки:
- ждущий;
- периодический.
Параметры развертки:
- диапазон длительностей развертки - от 5·104 мкс/дел до 0,2 мкс/дел;
- длительность калиброванной развертки регулируется - от 0,04 мкс/дел до 1·104 мкс/дел.
Время прогрева С1-49 - не менее 15 мин.
Время непрерывной роботы - не более 8 ч.
Наработка на отказ - не менее 750 ч.
Рабочая часть экрана осциллографа:
- по вертикали (6 делений) - 36 мм;
- по горизонтали (60 делений) - 60 мм.
Питание прибора С1-49:
- напряжением - от 109,25 В до 120,75 В; от 198 В до 242 В; от 209 В до 231 В;
- частотой - от 50 Гц до 60 Гц; от 388 Гц до 428 Гц;
- содержанием гармоник - ±5%.
Мощность потребляемая - не более 38 В·А.
Осциллограф С1-49 также питается от источников постоянного тока напряжением - от 21,6 В до 26,4 В.
Ток потребляемый от источника постоянного тока при напряжении 24 В - не более 0,9 А.
Габаритные размеры - 170?223?445 мм.
Масса - не более 8,5 кг.
Условия эксплуатации С1-49:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +25° С - до 95%.
Воздействие ударных нагрузок многократного действия:
- ускорением - не более 15 м/с2;
- длительностью импульса - от 5 мс до 10 мс.
Воздействие ударных нагрузок одиночного действия для осциллографа С1-49:
- ускорением - не более 75 м/с2;
- длительностью импульса - от 1 мс до 10 мс.
