Осциллограф С7-13

С7-13

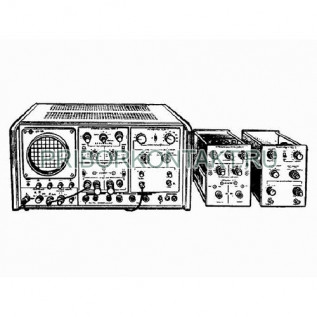

Стробоскопический универсальный осциллограф С7-13

Также этот прибор может называться: С7 13, С713, s7-13, s7 13, s713, c7-13, c7 13, c713.

С7-13 осциллограф стробоскопический универсальный предназначен для наблюдения формы и измерения параметров повторяющихся сигналов в широких диапазонах длительностей и амплитуд, записи их на самописце и фотографирования с экрана с последующей обработкой осциллограмм.

Сфера применения - полупроводниковая электроника, ядерная и экспериментальная физика, вычислительная техника, радиоизмерения.

Осциллографы С7-13 состоят из осциллографа С7-12 с комплектом запасного и вспомогательного имущества и блоков: 12ПС-1, 13ПС-1 (преобразователь) и 12РС-1, 13РС-1 (развертка).

Технические характеристики С7-13:

Полоса пропускания - от 0 до 10 ГГц.

Диапазон длительностей измеряемых сигналов - от 0,1 нс до 5 мкс.

Время нарастания ПХ - 0,5 нс.

Начальная задержка развертки - 90 нс.

Диапазон частот синхронизации:

- без синхронизатора - от 50 Гц до 500 МГц;

- с синхронизатором Я4С-20А - не более 6 ГГц.

Тип индикатора - ЭЛТ 13ЛО12В.

Рабочая часть экрана - 60×80 мм.

Ширина луча - не более 1 мм.

Неравномерность вершин импульсов С7-13 - не более 5%.

Искажение вершины за счет паразитного «пролезания» входного сигнала - не более 10%.

Число каналов преобразователей :

- 12ПС-1 - не более 2;

- 13ПС-1 - не более 2.

Полоса пропускания:

- 12ПС-1 - от 0 до 0,7 ГГц; от 0 до 0,12 ГГц;

- 13ПС-1 - от 0 до 10 ГГц.

Диапазон калиброванных коэффициентов отклонения в полосе пропускания от 0 до 120 МГц для 12ПС-1 и 13ПС-1 - от 5 мВ/дел. до 200 мВ/дел.

Уровень собственных шумов прибора осциллограф С7-13 - 3,3 мВ.

Входное сопротивление:

- 12ПС-1 - 50 Ом или 1 МОм;

- 13ПС-1 - 50 Ом.

Емкость 12ПС-1 - от 3 пФ до 7 пФ.

КСВН для 13ПС-1:

- на частотном диапазоне от 1 ГГц до 4 ГГц - 1,5;

- на частотном диапазоне от 4 ГГц до 10 ГГц - 3.

Режимы роботы преобразователя 12ПС-1 - канал I, канал II, канал I + канал II, дифференциальный, функциональный (канал II -изображение по горизонтали).

Параметры 12РС-1:

- коэффициент разверток - от 0,2 нс/дел. до 0,5 с/дел.;

- диапазон регулируемой задержки - от 90 нс до 2 с;

- максимальная частота синхронизации - 300 МГц;

- минимальная амплитуда сигнала внешней синхронизации - 25 мВ.

Параметры 13РС-1:

- коэффициент разверток - от 0,02 нс/дел. до 0,5 мкс/дел;

- диапазон регулируемой задержки - от 90 нс до 45 мс;

- максимальная частота синхронизации - 500 МГц;

- минимальная амплитуда сигнала внешней синхронизации - 50 мВ.

Режимы роботы блока развертки 13РС-1:

- нормальная развертка;

- ручная;

- внешняя;

- на самописец.

Потребляемая мощность - 185 В·А.

Габаритные размеры С7-13 - 495×256×545 мм.

Масса - не более 44 кг.

Особенностью прибора является сочетание широкой полосы пропускания с высокой чувствительностью.

Прибор позволяет также исследовать редкоповторяющиеся и однократные сигналы в реальном масштабе времени длительностью от 20 мкс до 5 с.

Осциллограф С7-13 обеспечивает инвертирование изображения в любом из каналов, алгебраическое суммирование сигналов, получение фигур Лиссажу, растяжку части сигналов во времени с одновременным наблюдение всего сигнала на другой развертке.

Условия эксплуатации С7-13:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
