Осциллограф Я4С-89

Я4С-89

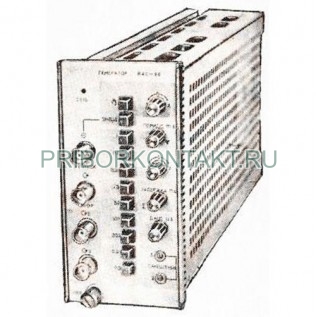

Блок генератора перепада напряжения Я4С-89

Также это изделие может называться: Я4С 89, Я4С89, ЯчС-89, ЯчС 89, ЯчС-89, Ya4s-89, Ya4s 89, Ya4s 89.

Я4С-89 блок генератора перепада напряжения предназначается для проверки переходной характеристики (измерения времени нарастания, величины выброса на вершине, неравномерности вершины) сверхширокополосных стробоскопических осциллографов и другой сверхширокополосной аппаратуры.

Блоки Я4С-89 используются в качестве сменного блока в универсальных осциллографах С1-91, С1-115, С1-122 и предназначены для проверки переходной характеристики стробоскопических осциллографов.

Сфера применения: исследования и контроль сверхширокополосной радиоэлектронной аппаратуры и элементов в лабораторных и цеховых условиях.

Технические характеристики Я4С-89:

Длительность фронта - 50 пс.

Выдает на внешней нагрузке 50±1 Ом импульсы:

- положительной полярности при использовании формирователей «Ф-00», «Ф-04»;

- отрицательной полярности при использовании формирователя «Ф-02».

Период повторения основных импульсов при внутреннем запуске - от 0,01 мс до 10 мс.

Погрешность установки периода повторения Я4С-89:

- в нормальных условиях в калиброванных точках поддиапазонов 1,0 мс; 0,1 мс - не более ±0,1 периода повторения основных импульсов;

- в калиброванной точке поддиапазона 0,01 мс - не более -0,1 периода повторения основных импульсов.

Запас по перекрытию поддиапазонов в нормальных условиях - не менее 20%.

Погрешность установки повторения:

- в рабочих условиях в калиброванных точках поддиапазонов 1,0 мс; 0,1 мс - не более ±0,15 периода повторения основных импульсов (Т);

- в калиброванной точке поддиапазона 0,01 мс - от -0,15 до +0,05 Т.

Запас по перекрытию поддиапазонов в рабочих условиях - не менее 15%.

Длительность основных импульсов τ регулируется плавно-ступенчато - от 0,01 мкс до 5 мкс.

Погрешность установки длительности в одной калиброванной точке поддиапазона:

- 0,2 мкс - не более ±40 нс;

- 0,01 мкс - не более ±3 нс.

Длительность фронта перепада напряжения Я4С-89 на внешней нагрузке 50±1 Ом:

- при использовании формирователей «Ф-00», «Ф-02» - не более 50 пс;

- при использовании формирователя «Ф-04» - не более 70 пс.

Паразитная модуляция временного сдвига от 30 нс до 60 нс между синхроимпульсом и основным импульсом - не более 20 пс.

Выброс на вершине перепада напряжения в интервале - до 3τ - не более 5% амплитуды перепада напряжения.

Неравномерность вершины в интервале:

- от 3 τ до 2 нс - не более ±4% амплитуды перепада напряжения;

- от 2 нс до 5 нс - не более ±2% амплитуды перепада напряжения.

Амплитуда импульсов положительной и отрицательной полярности на внешней нагрузке 50±1 Ом:

- при использовании формирователей «Ф-00», «Ф-04» - не менее 0,2 В;

- при использовании формирователя «Ф-02» - не менее 0,4 В.

Постоянная составляющая напряжения импульсов положительной и отрицательной полярности на выходе формирователей на нагрузке 50± 1 Ом:

- при использовании формирователей «Ф-00», «Ф-04» - не более 0,09 В;

- при использовании формирователя «Ф-02» - не более 0,18.

Коэффициент отражения от выхода согласованных формирователей («Ф-00» и «Ф-04») для импульсов с длительностью фронта от 40 нс до 50 нс - не более 0,15.

Я4С-89 обеспечивает синхроимпульсы положительной и отрицательной полярности на внешней нагрузке 50±2,5 Ом с параметрами:

- максимальная амплитуда - от 0,8 В до 1 В;

- длительность фронта при максимальной амплитуде - не более 2 нс;

- длительность синхроимпульсов - 200±100 нс.

Диапазон плавного регулирования временного сдвига (Д) между серединами фронтов синхроимпульса и основного импульса - не менее 25 нс.

Фиксированные значения временного сдвига - 25 нс; 50 нс; 100 нс; 200 нс.

Погрешность установки в одной калиброванной точке поддиапазонов 25, 50, 100, 200 - не более ±0,5 Д.

Блок Я4С-89 запускается:

- импульсами обеих полярностей амплитудой - от 1 В до 5 В, длительностью фронта - не более 0,01 мкс и периодом повторения - от 1 мкс до 10 мкс при длительности импульсов - от 0,02 мкс до 1 мкс.

- однократным (ручным) пускателем (кнопкой).

Время самопрогрева - 15 мин.

Потребляемый ток от источников постоянного напряжения ±15±0,15 В - не более 300 мА.

Потребляемая мощность от источников постоянного напряжения - не более 10 В·А.

Время непрерывной работы - 8 ч.

Напряженность поля радиопомех:

- на частотах от 0,15 МГц до 0,5 МГц - не более 60 дБ;

- на частотах от 0,5 МГц до 2,5 МГц - не более 54 дБ;

- на частотах от 2,5 МГц до 300 МГц - не более 46 дБ.

Наработка на отказ прибора Я4С-89 - не менее 15 000 ч.

Средний срок службы - 10 лет.

Средний ресурс - 10 000 ч.

Габаритные размеры:

- блока Я4С-89 - не более 74×368,5×148 мм;

- укладочного ящика с ЗИП - не более 470×215×252 мм;

- транспортной тары - не более 590×300×330 мм.

Масса:

- без формирователей - не более 1,6 кг;

- в транспортной таре - не более 14 кг.

Условия эксплуатации Я4С-89:

Рабочие:

- температура окружающего воздуха - от 5° С до 40° С.

- относительная влажность при 30° С - до 95%.

Предельные:

- температура окружающего воздуха - от -50° С до +60° С.

- относительная влажность при 25° С - до 98%.
