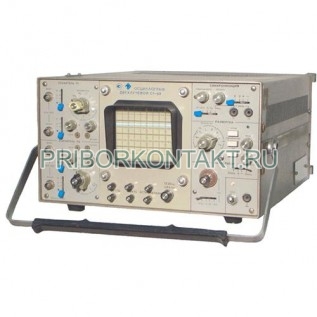

Осциллограф С1-69

Осциллограф С1-69 универсальный (С169, С-1-69, С 1 69, c1-69, С-169, С 169, С1 69, c169, c-1-69, c 1 69,c-169, c 1169, c1 69)

Осциллограф С1-69 универсальный предназначен для исследования одного или одновременно двух синхронных сигналов с амплитудой 4мВ-200В (с выносным делителем до 500В) и длительностью 0,8мкс-50с.

Прибор С1-69 позволяет сравнивать и изменять формы двух сигналов, подавлять с помощью дифференциального усилителя помехи, подключать один из усилителей вертикального отклонения к Х-пластинам другой отклоняющей системы. Применяется при наладке и ремонте радиоэлектронной аппаратуры, отработке схем, а с соответствующими датчиками - для исследования физических явлений.

Технические характеристики приборов осциллографы С1-69 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-5МГц;

Время нарастания ПХ - 70нс;

Коэффициент отклонения - 5мВ/см-20В/см; 1мВ/см и 2мВ/см (0МГц-2МГц);

Коэффициент ослабления синфазных сигналов - 500 (0кГц-100кГц);

Входное сопротивление - 1 МОм; 10 МОм (с выносным делителем 1:10);

Емкость - 40пФ; 13пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 0,2мкс/см-5с/см;

Погрешность измерения амплитуды и временных интервалов - 5%;

Тип индикатора - ЭЛТ 9ЛО2В;

Рабочая часть экрана для каждого луча - 40х100мм;

Питание С1-69 - от сети 220В, 50Гц; 115В или 220В, 400Гц;

Потребляемая мощность - 135В?А;

Габаритные размеры - 360х200х420мм;

Масса С1-69 - 17кг.
