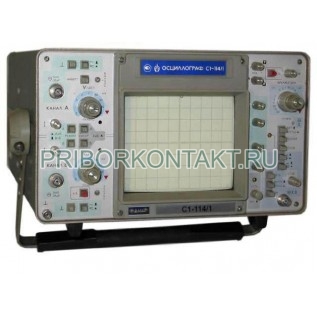

Осциллограф С1-114

Осциллограф С1-114 универсальный (С1114, С-1-114, С 1 114, c1-114, С-1114, С 1114, С1 114, c1114, c-1-114, c 1 114,c-1114, c 1114, c1 114)

Осциллограф С1-114 универсальный предназначен для исследования электрических сигналов. Встроенный мультиметр с автоматическим переключением пределов и индикацией полярности обеспечивает измерение напряжений постоянного и переменного тока, тока, сопротивления и температуры. Входящий в комплект осциллографа С1-114 восьмиканальный логический пробник облегчает исследования цифровых схем.

Технические характеристики приборов осциллографы С1-114 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-50МГц;

Время нарастания ПХ - 7нс;

Коэффициент отклонения - 5мВ/дел.-2В/дел.;

Погрешность С1-114 - 3%;

Входное сопротивление - 1 МОм;

Емкость - 20пФ.

Горизонтальное отклонение

Коэффициент развертки - 0,5мкс/дел.-0,1с/дел. (с 10-кратной растяжкой);

Погрешность - 3%, 4% (с растяжкой);

Режимы запуска развертки: автоколебательный, ждущий, однократный.

Вход Х

Полоса пропускания С1-114 - 20Гц-3МГц;

Коэффициент отклонения - ?0,2В/дел.

Калибратор

Выходное напряжение - «меандр» с амплитудой 0,6В;

Погрешность - 1% (?=2кГц);

Тип индикатора - ЭЛТ 17ЛО2И;

Рабочая часть экрана - 96х120мм.

Мультиметр

Диапазоны измерения С1-114:

- напряжения постоянного тока - 10^-4В-1000В;

- напряжение переменного тока - 2?10^-3В-300В (20Гц-100кГц);

- сопротивления - 0,1 Ом-2?10⁷ Ом;

- постоянного тока - 10^-7А-2А (с выносным шунтом);

- температуры - -30?С…+60?С;

Питание С1-114 - 220В, 50Гц; 115В, 400Гц;

Потребляемая мощность - 90В?А;

Габаритные размеры - 200х348х502мм;

Масса - 14кг.
