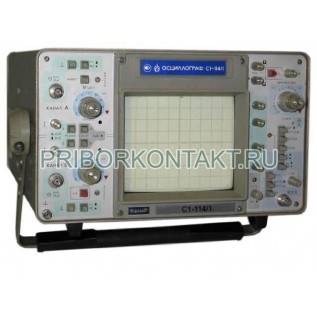

Осциллограф С1-114/1

Осциллограф универсальный С1-114/1

С1-114/1 - универсальный осциллограф, предназначенный для комплексного исследования периодических и однократных электрических сигналов. Прибор позволяет выполнять визуальное наблюдение формы сигналов на экране и проводить их документирование путем фотографирования. Осциллограф применяют при наладке, диагностике и испытаниях радиоэлектронных узлов, импульсных устройств и цифровых схем, когда важно оценить амплитудно-временные параметры и стабильность процессов.

Назначение и области применения

Осциллограф С1-114/1 используют в измерительных лабораториях, на участках наладки и ремонта, при стендовых испытаниях аппаратуры связи, автоматики и вычислительной техники. Диапазоны коэффициентов отклонения и разверток позволяют исследовать как медленные процессы, так и быстрые фронты импульсов. Наличие внутренней и внешней синхронизации расширяет возможности устойчивого запуска развертки при работе с различными источниками сигналов.

Функции и особенности

• Исследование периодических и одиночных сигналов с возможностью визуального контроля и фотографирования.
• Широкий диапазон вертикальной чувствительности с поддержкой работы через делители 1:10.
• Высокое быстродействие по переходной характеристике, нормированные выброс и неравномерность.
• Широкий диапазон разверток для измерения временных интервалов, включая режим растяжки.
• Внутренняя и внешняя синхронизация в широком частотном диапазоне с заданными уровнями запуска.
• Калибратор с нормированной точностью установки напряжения и частоты.

Технические характеристики

Конструкция и эксплуатационные особенности

С1-114/1 рассчитан на работу с быстрыми импульсами, что подтверждается нормированным временем нарастания переходной характеристики и ограниченными значениями выброса и неравномерности. Для расширения диапазона измеряемых амплитуд применяется делитель 1:10, при этом сохраняется нормированная основная погрешность коэффициента отклонения. При измерении малых временных интервалов удобен режим растяжки, однако следует учитывать установленную погрешность измерения временных интервалов в этом режиме.

Преимущества применения

• Универсальность - подходит для периодических и одиночных сигналов с возможностью документирования.
• Высокое быстродействие по вертикальному каналу для анализа фронтов и переходных процессов.
• Широкий диапазон развертки от десятков наносекунд до десятых долей секунды.
• Гибкая синхронизация по внутреннему и внешнему сигналу в диапазоне до 5 x 10⁷ Гц.
• Нормированные погрешности по отклонению, развертке и калибратору упрощают контроль и сопоставимость измерений.
