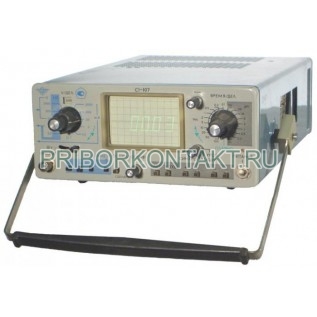

Осциллограф С1-107

Осциллограф-мультиметр С1-107 (С1107, С-1-107, С 1 107, c1-107, С 1107, С1 107, c1107, c-1-107, c 1 107, c 1107, c1 107)

Осциллограф-мультиметр С1-107 предназначен:

- для исследования формы электрических сигналов в диапазоне частот от 0МГц до 5 МГц путем визуального наблюдения и измерения их амплитуд в диапазоне от 0,02В до 120В (с выносным делителем 1:10 до 350В) и временных интервалов от 0,4?10^-6с до 1,0с в режиме осциллографа;

- для измерения напряжений постоянного тока от 1?10^-3В до 1000В, переменного тока от 1?10^-3В до 300В, силы постоянного тока от 1?10^-6А до 1,999А, активного сопротивления в диапазоне 1?10^-3 кОм-1999 кОм в режиме мультиметра.

Прибор осциллограф-мультиметр С1-107 выполняется в двух вариантах:

- настольный - обозначение чертежа И22.044.088-01;

- для работы в полевых условиях - обозначение чертежа Н22.044.088.

Технические характеристики приборов осциллограф-мультиметры С1-107:

Рабочими климатическими условиями прибора являются:

- температура окружающей среды - от -30°С до +30°С;

- относительная влажность воздуха - до 98% при температуре +35°С;

- атмосферное давление - от 60кПа до 104кПа (от 460 мм. рт. ст. до 780 мм. рт. ст.);

Рабочая часть экрана прибора осциллограф-мультиметр С1-107:

- 60мм (10 делений, цена деления 6мм) по горизонтали;

- 40мм (6 и 2/3 делений, цена деления 6мм) по вертикали;

Ширина линии луча прибора осциллограф-мультиметр С1-107 - не более 0,8мм;

Основная погрешность калиброванных коэффициентов отклонения по вертикали (0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел; 1В/дел; 2В/дел; 5В/дел; 10В/дел; 20В/дел) - не более 8%;

Погрешность коэффициентов отклонения прибора осциллограф-мультиметр С1-107 в интервале влияющей величины - не более 12%;

Коэффициент отклонения плавно регулируется с перекрытием не менее чем в 2,5 раза;

Время нарастания переходной характеристики тракта вертикального отклонения прибора осциллограф-мультиметр С1-107 при непосредственном входе и с выносным делителем 1:10 - не более 70нс;

Выброс на переходной характеристике тракта вертикального отклонения при непосредственном входе и с выносным делителем 1:10 - не более 5%;

Время установления переходной характеристики тракта вертикального отклонения при непосредственном входе и с выносным делителем 1:10 - не более 210нс;

Неравномерность вершины переходной характеристики прибора осциллограф-мультиметр С1-107 - не более 3%;

Спад вершины переходной характеристики испытательного импульса длительностью 10мс при закрытом входе - не более 10%;

Полоса пропускания тракта вертикального отклонения прибора осциллограф-мультиметр С1-107 - от 0МГц до 5МГц;

Неравномерность амплитудно-частотной характеристики в нормальном диапазоне частот 0МГц-1МГц - не более 8% относительно уровня на опорной частоте 1кГц;

Дрейф линии развертки тракта вертикального отклонения после времени установления рабочего режима - не более:

- кратковременный - 1мВ;

- долговременный - 5мВ/ч;

Смещение луча прибора осциллограф-мультиметр С1-107 из-за входного тока - не более 5мВ;

На линии развертки могут наблюдаться синхронные и несинхронные наводки с частотой сети, преобразователя и прочие шумы. Величина их не должна превышать 1мВ (0,1 деления) и определяется как наибольшее отклонение луча (выброс или впадина) от горизонтальной линии;

Пределы перемещения луча по вертикали - не менее двух значений номинального вертикального отклонения;

Параметры тракта вертикального отклонения прибора осциллограф-мультиметр С1-107:

- входное активное сопротивление - 1 МОм±0,02 МОм с параллельной емкостью 35пФ±5пФ при непосредственном входе;

- входное активное сопротивление - 1 МОм±0,02 МОм с параллельной емкостью не более 13пФ с выносным делителем 1:10;

Допускаемое суммарное значение постоянного и переменного напряжения прибора осциллограф-мультиметр С1-107 при закрытом входе тракта вертикального отклонения не более:

- 200В при непосредственном входе;

- 350В с выносным делителем 1:10;

Задержка изображения сигнала в тракте вертикального отклонения прибора осциллограф-мультиметр С1-107 обеспечивает просмотр фронта исследуемого сигнала на рабочей части развертки;

Примечание. Рабочей частью развертки является участок длиной 10 делений от начала за исключением начального участка длиной 0,2 дел;

Генератор развертки обеспечивает следующие режимы работы прибора осциллограф-мультиметр С1-107:

- автоколебательный;

- ждущий.

Основная погрешность калиброванных коэффициентов развертки (0,1мкс/дел; 0,2мкс/дел; 0,5мкс/дел; 1мкс/дел; 2мкс/дел; 5мкс/дел; 10мкс/дел; 20мкс/дел; 50мкс/дел; 100мкс/дел; 200мкс/дел; 500мкс/дел; 1?10³мкс/дел; 2?10³мкс/дел; 5?10³мкс/дел; 1?10⁴мкс/дел; 2?10⁴мкс/дел; 5?10⁴мкс/дел; 1?10⁵мкс/дел) - не более 8%;

Погрешность калиброванных коэффициентов развертки в интервале влияющей величины - не более 12%;

Длительность развертки прибора осциллограф-мультиметр С1-107 плавно регулируется на каждом диапазоне с перекрытием не менее чем в 2,5 раза;

Пределы перемещения луча по горизонтали должны обеспечивать совмещение начала и конца рабочей части развертки с центром экрана;

Коэффициент отклонения канала горизонтального отклонения - не более 1В/дел;

Входное активное сопротивление входа канала горизонтального отклонения - не менее 30 кОм с параллельной емкостью не более 30пФ;

Внутренняя синхронизация прибора осциллограф-мультиметр С1-107 осуществляется синусоидальными сигналами в полосе частот от 1Гц до 5?10⁶Гц и импульсными обеих полярностей длительностью от 0,3мкс до 1?10⁶мкс;

Высота изображения от минимальной величины равной не более 0,6 деления в диапазоне от 1Гц до 1?10⁶Гц и 1 деление до 5?10⁶Гц до максимальной равной 6 делений;

Нестабильность запуска развертки прибора осциллограф-мультиметр С1-107 - не более 10нс;

В автоколебательном режиме развертки нижняя частота запуска развертки не более 100Гц;

Внешняя синхронизация развертки осуществляется синусоидальными сигналами в полосе частот от 1Гц до 5?10⁶Гц и импульсными сигналами обеих полярностей длительностью от 0,3мкс до 1?10⁶мкс с амплитудой от 0,5В до 50В;

Нестабильность запуска развертки - не более 10нс;

В автоколебательном режиме развертки нижняя частота запуска развертки - не более 100Гц;

Параметры входов внешней синхронизации прибора осциллограф-мультиметр С1-107(открытых):

- входное активное сопротивление гнезда «0,5-5» - не менее 30 кОм с параллельной емкостью не более 30пФ;

- входное активное сопротивление гнезда «5-50» - не менее 650 кОм с параллельной емкостью не более 10пФ;

Внутренний источник калиброванного напряжения генерирует П-образные импульсы с частотой следования 1кГц и амплитудой 1В;

Основная погрешность установки амплитуды и частоты импульсов калибратора прибора осциллограф-мультиметр С1-107 - не более 2%;

Погрешность установки амплитуды и частоты импульсов калибратора в интервале влияющей величины - не более 3%;

Геометрические искажения - не более 3%;

Режим мультиметра

Выбор вида и пределов измерений прибора осциллограф-мультиметр С1-107производится вручную при помощи переключателя рода работ («R, -, ~») и ручки предела шкалы (совмещенной с ручкой аттенюатора);

При измерении напряжения или силы постоянного тока, определение и индикация полярности производится автоматически;

При измерении электрических величин, значения которых превышают конечное значение выбранного предела, индицируется знак «П»;

Индикация запятых в зависимости от положения переключателя предела прибора осциллограф-мультиметр С1-107 соответствует таблице:

Диапазон измерения напряжения постоянного тока 1?10^-3В-1000В, разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;

Диапазон измерения напряжения переменного тока 1?10^-3В-300В, разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;

При измерении напряжения переменного тока прибор осциллограф-мультиметр С1-107сохраняет свои основные характеристики после воздействия перегрузочного напряжения в течение 1 минуты:

- 10-кратного на пределе «0,2»; «2»; «20»;

- 5-кратного на пределе «200»;

- 1,1-кратного на пределе «2000»;

Диапазон измерения силы постоянного тока 1?10^-6А-1,999А разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;

При измерении силы постоянного тока прибор осциллограф-мультиметр С1-107 сохраняет свои основные характеристики в пределах норм, установленных ТУ, после воздействия перегрузочного тока в течение 1 минуты:

- 10-кратного - на пределах «0,2»; «2»; «20»;

- 1,2-кратного - на пределе «200»;

- 1,1-кратного - на пределе «2000»;

Диапазон измерения активного сопротивления 1?10^-3 кОм-1999 кОм разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;

Входное активное сопротивление прибора осциллограф-мультиметр С1-107 при измерении напряжения постоянного и переменного тока не менее 10 МОм;

Входная емкость - не более 100пФ;

Мощность, выделяемая на измеряемом сопротивлении - не более 1мВт;

Общие данные прибора осциллограф-мультиметр С1-107

Регулировка по яркости обеспечивает изменения яркости изображения от полного отсутствия до удобной для наблюдения;

Электрическая изоляция цепи питания между входом сетевого кабеля и корпусом прибора^ выдерживает без пробоя испытательное напряжение переменного тока частотой 50Гц, действующее значение которого соответствует:

- 1500В в нормальных условиях;

- 900В в условиях повышенной влажности;

Время установлення рабочего режима прибора осциллограф-мультиметр С1-107 - не более 5 минут;

Допускается непрерывная работа осциллографа-мультиметра в рабочих условиях в течение 16 часов;

Прибор осциллограф-мультиметр С1-107 питается от:

а) сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и 60Гц±0,5Гц и содержанием гармоник до 5%;

б) сети переменного тока напряжением 115В±5,5В и 220В±11В с частотой 400Гц±12Гц и содержанием гармоник до 10%;

в) источника постоянного тока напряжением 27В±2,7В;

Мощность, потребляемая прибором осциллограф С1-107 мультиметр от сети переменного тока, при номинальном напряжении, не более 25В?А;

Ток, потребляемый от источника постоянного тока, при напряжении 27В не должен превышать 0,6А;

Наработка прибора осциллограф-мультиметр С1-107 на отказ - 1500 часов;

Средний срок службы - не менее 10 лет;

Средний ресурс - 10000 часов;

Габаритные размеры приборов осциллограф-мультиметры С1-107 - 245X111X360мм;

Габаритные размеры укладочного ящика - не более 530X246X302мм;

Габаритные размеры тарного ящика - не более 729X369X443мм;

Масса прибора - не более 4кг;

Масса с коробкой - не более 4,5кг;

Масса осциллографа-мультиметра с укладочным ящиком - не более 15кг;

Масса прибора осциллограф-мультиметр С1-107 с транспортной тарой и укладочным ящиком - не более 35кг;

Масса прибора с транспортной тарой и с коробкой - не более 25кг.
