Осциллограф С1-91/5

С1-91/5

Осциллограф универсальный С1-91/5

Также этот прибор может называться: С1 91/5, С191/5, С1-91-5, С1-91 5, c1-91/5, c191/5, c1 91/5, s1-91/5, s1 91/5, s191/5.

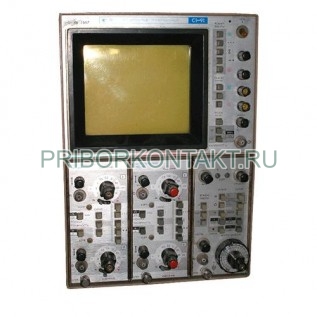

С1-91/5 осциллограф универсальный предназначен для исследования одного или одновременно двух сигналов, а также для высокоточного измерения временных интервалов осциллографическим способом. Обеспечивает прецизионные измерения временных параметров.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/5 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный усилитель - Я4С-90;

- блок сдвоенной развертки - Я4С-91;

- блок цифровой задержки - Я4С-98.

Технические характеристики С1-91/5:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 3,5 нс.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Диапазон временного сдвига:

- от 0 до 1 с;

- в режиме ЭХО - от 0 до 2 с.

Дискретность установки задержки:

- 100 нс;

- в режиме ЭХО - 200 нс.

Погрешность установки задержки - ±(5·10^-7·τ_сдв+1 нс).

Схемная задержка - не менее 150 нс.

Диапазон плавного сдвига - от 0 до 100 нс.

Погрешность диапазона плавного сдвига - ±0,6 нс.

Кратковременная нестабильность временного сдвига - ±(2·10^-8·τ +0,2 нс).

Диапазон счета внешних импульсов А - от 1 до 9,999999.

Частота повторения внешних импульсов А - от 0 до 60 МГц.

Диапазон амплитуд запуска - от 10 мВ до 30 мВ; от 100 мВ до 300 мВ.

Амплитуда электрических сигналов - от 15 мВ до 200 В.

Длительность электрических сигналов - от 20 нс до 0,5 с.

Коэффициенты разверток С1-91/5:

- основной - от 5 нс/дел до 50 мс/дел;

- задержанной - от 20 нс/дел до 5 мс/дел.

Пределы основной погрешности коэффициентов отклонения и разверток - ±4%.

Уровень запуска:

- от -1,5 В до +1,5 В;

- в положении делителя 1:10 - от -15 В до +15 В;

Частота запуска - от 0 до 60 МГц.

Потребляемая мощность - 200 В·А.

Питание от сети для С1-91/5:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 232×612×344 мм.

Масса - не более 21 кг.

Режимы работы: задержка, задержка отключена, двойная цифровая задержка (ЭХО), счет импульсов А, селектирование импульсов А.

С1-91/5 осциллографы обеспечивают одновременное исследование двух (или двух пар) синхронных или несинхронных сигналов в различных амплитудах и временных масштабах, сравнение сигналов по форме при наличии временного сдвига между ними, подсвет исследуемого участка развертки с одновременным изображением его в увеличенном временном масштабе, алгебраическое сложение сигналов, исследование сигналов в X-Y режиме.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
