Осциллограф С1-152

С1-152

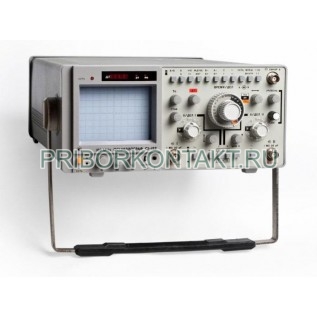

Осциллограф аналоговый двухканальный С1-152

Также этот прибор может называться: С1152, С1 152, c1-152, c1152, c1 152.

С1-152 осциллограф аналоговый двухканальный применяется для исследования одного или двух электрических сигналов путем визуального наблюдения и измерения амплитудных и временных параметров.

Сфера применения: в научных лабораториях, ремонтных предприятиях, на объектах сферы обороны, безопасности и промышленности.

Технические характеристики С1-152:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×60 мм.

Число разверток - 2.

Ширина линии луча - не более 0,8 мм.

Полоса пропускания - от 0 до 100 МГц.

Коэффициент отклонения:

- норма - от 2 мВ/дел до 5 В/дел (соответственно ряду чисел 1; 2; 5);

- с делителем 1:10 - до 50 В/дел.

Пределы погрешности коэффициента отклонения С1-152:

- основная погрешность - не более ±4%;

- погрешность с делителем 1:10 - не более ±5%.

Пределы погрешности коэффициента отклонения в рабочих условиях применения:

- основная погрешность - не более ±6%;

- погрешность с делителем 1:10 - не более ±7%.

Максимально допустимое суммарное значение постоянного и переменного напряжения:

- на закрытых входах - 200 В;

- с делителем 1:10 - 200 В;

- эффективное значение - 100В.

ПХ и параметры входа канала вертикального отклонения

Время нарастания:

- норма - 3,5 нс;

- с делителем 1:10 - не более 5 нс.

Входное активное сопротивление С1-152:

- при непосредственном входе - 1±0,02 МОм;

- с делителем 1:10 - 1±0,05 МОм.

Входная емкость:

- при непосредственном входе - 20±0,02 пФ;

- с делителем 1:10 - не более 10 пФ.

Параметры входа канала горизонтального отклонения

Наличие 10-ти кратной растяжки коэффициентов развертки.

Диапазон коэффициентов разверток осциллографа:

- развертки А - от 50 нс/дел до 100 мс/дел;

- развертки Б - от 50 нс/дел до 20 мс/дел.

Пределы погрешности коэффициентов разверток С1-152:

- основная погрешность - не более ±4%;

- погрешность с растяжкой - не более ±5%.

Пределы погрешности коэффициентов разверток в рабочих условиях применения:

- основная погрешность - не более ±5%;

- погрешность с растяжкой - не более ±6%.

Пределы погрешности измерения временных интервалов с помощью задержки - не более ±3%.

Синхронизация развертки тракта

Источники С1-152:

- канал 1;

- канал 2;

- с сигналом от внешнего источника (только для развертки А);

- каналы 1 и 2 (источник синхронизации коммутируется, соответственно коммутации каналов тракта вертикального отклонения - только для канала Б).

Диапазон частот:

- развертки А - от 20 Гц до 100 МГц;

- развертки Б - от 1 кГц до 50 МГц.

Амплитуда внешней синхронизации С1-152 - от 100 мВ до 200 мВ.

Встроенный калибратор осциллографа

Форма сигнала импульсов - прямоугольная.

Частота следования импульсов - 1 кГц.

Амплитуда сигналов С1-152 - 1 В.

Режимы работы разверток:

- развертка А - автоматический и ждущий;

- развертка Б - автоматический (старт после задержки) и ждущий.

Виды изображения по горизонтали:

- развертка А;

- развертка А - подсвеченная;

- развертка Б - задержанная;

- режим двойной задержки (АТ).

Габаритные размеры С1-152 - 360×260×120 мм.

Масса - не более 7 кг.

Условия эксплуатации С1-152:

Рабочая температура окружающей среды - от 0º С до 40º С.

Относительная влажность при температуре 25º С - 98%.

Атмосферное давление - от 630 мм рт. ст до 795 мм рт. ст.

Электропитание (напряжение/частота):

- 220±11 В - 400 Гц;

- 220±22 В - 50 Гц; 60 Гц.

Потребляемая мощность приборов осциллографы С1-152 - не более 60 Вт.

Средняя наработка на отказ - не менее 10 000 ч.
