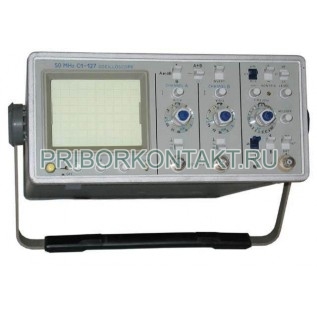

Осциллограф С1-127/1

Осциллограф С1-127/1 (С1 127/1, c1-127/1)

Для наблюдения и измерения электрических сигналов размахом от 4мВ до 300В и длительностью от 20ns до 2s в полосе час­тот от 0 до 50мГц.
Размер экрана: 80мм (10 дел) х 60мм (8 дел)
Коэффициенты отклонения: от 1 Мв/дел до 5 В/дел
Коэффициенты развертки: от 0,05 μs/дел до 0,2 s/дел
Габаритные размеры: 295х139х495мм
Масса: 6кг

1.1. Осциллограф С1-127/1 предназначен для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300В и длительностью от 20 ns до 2 s в полосе час­тот от 0 до 50 мГц.

1.2. Рабочие условия эксплуатации: для осциллографа C1-137

Повышенная температура окружающего воздуха, °с 50;

Пониженная температура окружающего воздуха, °с минус 30; повышенная влажность, % 98 при 25 °с;

Атмосферное давление, мм нg от 400 до 780,

Для осциллографа С1-127/1 повышенная температура окружающего воздуха, °с 40;

Пониженная температура окружающего воздуха, °с плюс 5;

Повышенная влажность, % 80 при 25 ^ос;

Атмосферное давление, мм hg от 400 до 780.

1.3. Осциллограф применяется при производстве, разработ­ке и эксплуатации радиоэлектронной аппаратуры.

2.1. Рабочая часть экрана ЭЛТ осциллографа: по горизонтали 80мм (10 дел);

По вертикали 60мм (8 дел).

Примечание. В скобках указаны размеры экрана ЭЛТ в деле­ниях шкалы.

2.2. Ширина линии луча не более :

0,8мм при коэффициентах отклонения 0,005 - 5 В/дел;

0,2 дел при коэффициенте отклонения 1; 2 мВ/дел;

геометрические искажения не более 3 %.

2.3. Минимальная частота следования развертки, при которой обеспечивается наблюдение исследуемого сигнала при коэффициенте развертки 5 ns/дел не более 1 кГц при искусственном затемнении экрана.

2.4. Коэффициенты отклонения каналов А и Б устанавли­ваются двенадцатью калиброванными ступенями от 1 мВ/дел до 5 В/дел и плавно увеличиваются относительно калиброванных зна­чений не менее» чем в 2,5 раза.

2.5. Предел допускаемого значений основной погрешности коэффициентов отклонения 0,005 - 5 В/дел равен +-3 %, коэффи­циентов отклонения 1; 2 мВ/дел +-4%;

Предел допускаемого значения погрешности коэффициентов отклонения 0,005 - 5 В/дел в рабочих условиях применения равен

+-4,5%, коэффициентов отклонения 1 , 2 мВ/дел - +-6, при применении делителя 1:10 указанные погрешности увеличиваются не более, чем на 1%.

2.6. Величина синхронной наводки не более 0,2 дел + 1 мВ.

В рабочих условиях применения выброс, неравномерность на участке установления не нормируются, время установления не более 50 ns, неравномерность - 3 %.

2.7. Спад вершины пх при закрытом входе на временном интервале 0,5 ms не более 5 %.

2.8. Смещение луча каждого канала на экране ЭЛТ не более:

1 дел из-за входного тока и при переключении переключателя "В/дел";

2 дел при инвертировании сигнала в канале Б;

2.9. Пределы перемещения луча по вертикали в каждом канале относительно середины рабочей части экрана ЭЛТ не менее 60 мм.

2.10. Параметры входа каждого канала вертикального откло­нения:

При непосредственном входе входное активное сопротивление равно (1+-0,03) мОм , входная емкость не более - 25 рf;

С делителем 1:10 входное активное сопротивление равно (10+-0,3) мом, входная емкость не более - 15 рf.

2.11. Допускаемое суммарное значение постоянного и пере­менного напряжений при непосредственных входах каждого канала вертикального отклонения должно быть не более 50 В, с делителем 1:10 - 300 В.

2.12. Коэффициент развязки между каналами вертикального отклонения не менее 50 на частоте 15 мГц и не менее 25 на частоте 50 мГц.

2.13. Видимая задержка изображения сигнала на экране ЭЛТ от начала развертки до уровня 0,1 составляет не менее 15 ns.

2.14. Тракт вертикального отклонения обеспечивает сле­дующие режимы работы:

Наблюдение сигнала в канале а; наблюдение сигнала в канале б;

Алгебраическое суммирование сигналов каналов А и Б; поочередную или прерывистую коммутацию каналов а и б;

Изменение полярности сигнала в канале Б. 2.15. Тракт горизонтального отклонения обеспечивает авто­колебательный, ждущий и однократный режимы работы.

2.16. Коэффициенты развертки устанавливаются двадцатью одной калиброванными ступенями от 0,05 μs/дел до 0,2 s/дел. Предусмотрено плавное увеличение коэффициентов развертки не менее чем в 2,5 раза относительно калиброванного положения, в осциллографе осуществляется десятикратная растяжка развертки.

2.17. Пределы допускаемого значения основной погрешности коэффициентов развертки равны +-3 % без растяжки и x с растяжкой.

Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях применения равны +-4,5 % без рас­тяжки и +-6 % с растяжкой.

Пределы допускаемого значения основной погрешности измере­ния временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 μs/дел с включенной растяжкой равны +-5 %, в рабочих условиях применения +-7,5 %.

2.18. Перемещение луча по горизонтали обеспечивает совме­щение начала и конца линии развертки с центром экрана.

2.19. Коэффициент отклонения по горизонтали в режиме раз­вертки внешним сигналом по входу " " не более 2 В/дел, полоса пропускания тракта горизонтального отклонения в режиме развертки внешним сигналом от 20 Гц до 3 мГц.

2.20. параметры входов X и Z соответственно: входное активное сопротивление (1+-0,1)mом, (100+-20) ком; входная емкость не более 70 pF.

1 дел при плавном изменении коэффициентов отклонения в диапазоне 0,005 - 5 В/дел.

При коэффициентах 1, 2 мВ/дел смещение не нормируется.

2.21. Тракт горизонтального отклонения обеспечивает сле­дующие виды синхронизации развертки:

Внешнюю синхронизацию; синхронизацию от канала а; синхронизацию от канала б; синхронизацию от сети.

2.22. Диапазон частот синхронизации от 10 Гц до 75 мГц. В автоколебательном режиме синхронизация осуществляется cигналами с частотой не менее 50 Гц.

2.23. Предельные уровни синхронизации:

При внутренней синхронизации минимальный уровень не более 0,8 дел, максимальный - не менее 8 дел;

При внешней синхронизации минимальный уровень не более 0,2 В, максимальный - не менее 5 В

Нестабильность синхронизации не более 0,2 дел шкалы экрана ЭЛТ.

2.24. Калибратор осциллографа обеспечивает на выходе прямоугольные импульсы типа "меандр" с частотой следования 1 кГц и ампдлитудой 0,6В.

Пределы допускаемых значений основных погрешностей частоты следования импульсов и амплитуды калибратора равны +-1 %, пределы допускаемых значений погрешностей амплитуды и частоты следования импульсов калибратора в рабочих условиях применения равны +-1,5 %.

2.25. Электрическая изоляция цепи питания между входом сетевого разъема и корпусом осциллографа выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц , эффективным значением 1,5 кВ в нормальных условиях и 900 В при повышенной влажности.

2.26. Электрическое сопротивление изоляции цепи питания осциллографа относительно корпуса не менее:

в нормальных климатических условиях - 20 мом;

при повышенной температуре окружающего воздуха - 5 мом;

при повышенной влажности окружающего воздуха - 2 мом;

2.27. Осциллограф обеспечивает свои технические характе­ристики в пределах норм, установленных ту, по истечении времени установления рабочего режима, равного 15 min.

2.28. Осциллограф допускает непрерывную работу в рабочих условиях в течение времени не менее 16 h при сохранении своих технических характеристик в пределах норм, установленных ТУ.

Примечание. Время непрерывной работы не включает в себя время установления рабочего режима осциллографа.

2.29. Осциллограф сохраняет свои технические характеристи­ки в пределах норм, установленных ТУ, при питаний его от сети переменного тока:

Напряжением (220+-22) В, частотой (50+-1) Гци содержанием гармоник до 5 %;

Напряжением (220+-11) В, (115+-6)В, частотой (400+-10) Гц и содержанием гармоник до 5 %;

2.30. Мощность, потребляемая осциллографом от сети пита­ния при номинальном напряжении, не более 50 В^.A от сети переменного тока напряжением 220 В, частотой 50 Гц и 30 Вт и от источника постоянного тока напряжением 27 В (для осциллографа С1-127).

2.31. Осциллограф сохраняет свои технические характе­ристики в пределах норм, установленных ту, после замены в нем ЭЛТ.

Допускается подрегулирование осциллографа с помощью имев­шихся органов подстройки, предусмотренное электрической прин­ципиальной схемой и инструкцией по эксплуатации осциллографа,

2.32. Режимы электровакуумных, полупроводниковых прибо­ров, электрорадиоэлементов соответствуют нормам, установленным в стандартах и ту на них и обеспечиваются в рабочих условиях в течение времени непрерывной работы, установленного в п. 2.2в.

2.33. Напряжение индустриальных радиопомех, создаваемых осциллографом в децибелах:

на частоте от 6 до 100 мГц u = 60, где F - частота, мГц.

2.34. Наработка на отказ осциллографа Т_о не менее 7000h.

2.35. Гамма-процентный ресурс не менее 10000 при γ =90%.

2.36. Гамма-процентный срок службы не менее 15 лет при γ= 95 %.

2.37. Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ и 5 лет для неотапливаемых хранилищ при γ = 99 %.

Осциллограф без силикагеля и чехлов длительному хранению не подлежит.

2.38. Среднее время восстановления осциллографа не более 3 h .

2.39. Вероятность отсутствия скрытых отказов не менее 0,92 за межповерочный интервал 24 мес при среднем коэффициенте использования Ки = 0,04.

2.40. Габаритные размеры, мм, не более:

Осциллографа - 295х139х495;

Табельной упаковки - 585х185х595;

Транспортной тары - 815х349х670.

2.41. Масса осциллографа не более 6 кг;

Масса осциллографа с табельной упаковкой не более 16 кг;

Масса осциллографа с транспортной тарой не более 40 кг.
