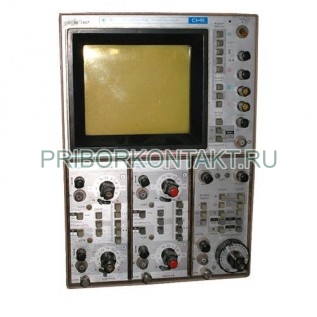

Осциллограф С1-91/2

С1-91/2

Осциллограф универсальный С1-91/2

Также этот прибор может называться: С1 91/2, С191/2, С1-91-2, С1-91 2, c1-91/2, c191/2, c1 91/2, s1-91/2, s1 91/2, s191/2.

С1-91/2 осциллограф универсальный предназначен для исследования одного или одновременно двух сигналов и измерения напряжения постоянного тока, силы тока, сопротивления и температуры.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/2 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный усилитель (2 блока) - Я4С-90;

- универсальный вольтметр - Я4С-97;

- блок сдвоенной развертки - Я4С-91.

Технические характеристики С1-91/2:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 3,5 нс.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Измеряемые параметры с погрешностями:

- погрешность при напряжении постоянного тока от 0 до 200 В - ±0,2 %+1 ед. сч.;

- погрешность при напряжении постоянного тока 20 кВ - ±3%;

- погрешность при сопротивлении от 0 до 2 МОм - ±0,5%+ 1 ед. сч.;

- погрешность при силе тока от 0 до 2 А - ±0,5%;

- погрешность при температуре от -40° C до +120° C - ±2° С.

Коэффициенты разверток С1-91/2:

- основной - от 5 нс/дел до 50 мс/дел;

- задержанной - от 20 нс/дел до 5 мс/дел.

Пределы основной погрешности коэффициентов отклонения и разверток - ±4%.

Амплитуда электрических сигналов - от 15 мВ до 200 В.

Длительность электрических сигналов - от 20 нс до 0,5 с.

Потребляемая мощность - 200 В·А.

Питание от сети для осциллографа С1-91/2:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 232×612×344 мм.

Масса - не более 21 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
