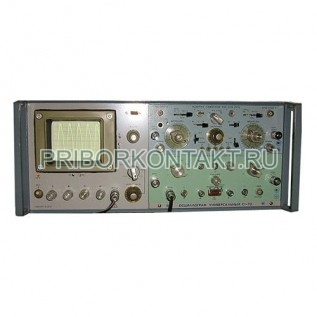

Осциллограф С1-71

Описание товара:


Модель: С1-71
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Артикул
С1-71
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

С1-71

Осциллограф С1-71 универсальный (С171, С-1-71, С 1 71, c1-71, С-171, С 171, С1 71, c171, c-1-71, c 1 71,c-171, c 171, c1 71)
Осциллограф С1-71 универсальный предназначен для исследования формы электрических сигналов в диапазоне частот от постоянного тока до 100МГц путем визуального наблюдения или при помощи фотографирования, измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2?10-8с до 1с.
Технические характеристики приборов осциллографы С1-71 универсальные:
Предназначен для исследования формы электрических сигналов в диапазоне частот от постоянного тока до 100МГц путем визуального наблюдения или при помощи фотографирования, измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2?10-8с до 1с;
Условия эксплуатации осциллографа:
- температура окружающей среды - от -10°С до +40?С при относительной влажности 65%±15%;
- максимальная влажность - до 95% при температуре +30?С±2°С;
- атмосферное давление - 750мм.рт.ст;
При работе в странах с тропическим климатом рекомендуется эксплуатация прибора осциллограф С1-71 универсальный в помещениях с кондиционированием воздуха;
В случае эксплуатации осциллографа во влажном тропическом климате в обычных комнатных условиях без кондиционирования воздуха необходимо дополнительное включение осциллографа на время не менее двух часов с целью его прогрева;
Рабочая часть экрана прибора осциллограф С1-71 универсальный:
- по горизонтали - 80мм (10 делений);
- по вертикали - 48мм (6 делений);
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерение исследуемого прибором осциллограф С1-71 универсальный сигнала на наиболее быстрой развертке - не более 100Гц;
Ширина линии луча, определяемая размытостью и расфокусировкой, - не более 0,8мм;
Скорость записи при фотографировании однократных процессов на пленку КН-4 - не менее 150км/с;
Полоса пропускания усилителя горизонтального отклонения прибора осциллограф С1-71 универсальный - не менее 2МГц от постоянного тока;
Подъем амплитудно-частотной характеристики в полосе пропускания не превышает ±15% по отношению к 0,15МГц;
Минимальный коэффициент отклонения тракта горизонтального отклонения прибора осциллограф С1-71 универсальный - не более 0,4 «V/ДЕЛ.»;
Время установления переходной характеристики тракта вертикального отклонения - не более 20нс;
Время нарастания переходной характеристики усилителя вертикального отклонения не более:
- 4нс - в положении «0,005» переключателя «V/дел»;
- 3,5нс - в остальных положениях переключателя «V/дел»;
- 4,5нс -в положениях «0,005, 2, 5, 10» переключателя «V/дел» и 4нс в остальных положениях переключателя «V/дел» для прибора осциллограф С1-71 универсальный с пробником И22.746.021 и делителем 1:10 И22.727.057;
Примечание. В некалиброванном положении ручки усилителя Y «ПЛАВНО» время нарастания переходной характеристики не гарантируется;
Выброс на переходной характеристике усилителя вертикального отклонения прибора осциллограф С1-71 универсальный не более:
- 5% - во всех положениях переключателя «В/ДЕЛ»;
- 6% - с пробником И22.746.021;
- 7% - с выносным делителем напряжения 1:10 И22.727.057;
Спад вершины переходной характеристики прибора осциллограф С1-71 универсальный(при закрытом входе) при длительности испытательного импульса 2мс- не более 10%.
Периодические и случайные отклонения (фон сети, шум и т. д.) на линии луча - не более 2%;
Неравномерность вершины переходной характеристики (отражения, синхронные наводки) - не более 3%;
Параметры входов прибора осциллограф С1-71 универсальный:
- усилителя вертикального отклонения:
- входное активное сопротивление - 1 МОм±0,02 МОм с выходной емкостью 25пФ±2,5пФ;
- входное активное сопротивление с выносным делителем напряжения 1:10 И22.727.057 - 1 МОм±0,025 МОм с входной емкостью 10пФ±2,5 пФ;
- входное активное сопротивление с пробником И22.746.021 1 МОм±0,025 МОм с входной емкостью не более 5пФ;
- внешней синхронизации и входа «X» при открытом входе:
- входное активное сопротивление - 1 ±0,025 МОм с входной емкостью не более 30пФ;
- «Z» - входное активное сопротивление - 0,047 МОм±0,01 МОм;
Коэффициенты отклонения прибора осциллограф С1-71 универсальный должны быть: 0,005В/дел; 0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел; 1В/дел; 2В/дел; 5В/дел и 10В/дел;
Основная погрешность коэффициентов отклонения - не более ±3%, для прибора с делителем 1:10 И22.727.057 и пробником И22.746.021 - не более ±5%;
Погрешность коэффициентов отклонения в рабочих условиях эксплуатации - не более ±5%, для прибора осциллограф универсальный С1-71 с делителем 1:10 И22.727.057 и пробником И22.746.021 - не более ±7%;
Пределы перемещения луча обеспечивают:
- смещение по вертикали должно быть не менее двух значений номинального вертикального отклонения;
- совмещение начала и конца рабочей части развертки с центром экрана;
Совпадение луча ЭЛТ с горизонтальными вертикальными линиями шкалы прибора осциллограф С1-71 универсальный в пределах рабочей части экрана обеспечивается с точностью не хуже 0,5мм;
Допускаемое суммарное значение постоянного и переменного напряжений на входах трактов вертикального и горизонтального отклонений прибора осциллограф С1-71 универсальный со связью по переменному току а также с делителем 1:10 И22.727.057 и пробником И22.746.021 (с насадкой И26.451.013) - не более 150В;
Максимальное напряжение исследуемого прибором осциллограф С1-71 универсальныйсигнала не превышает:
- на входе тракта вертикального отклонения - 60В;
- на входе тракта горизонтального отклонения - 40В;
- на входе делителя 1:10 И22.727.057 - 60В;
- на входе пробника:
- без делителей - 0,6В;
- с делителем 1:10 (И26.451.014) - 6В;
- с делителем 1:100 (И'26.451.014-01) - 60В;
Рабочая часть экрана:
- по горизонтали - 80мм (10 делений);
- по вертикали - 48мм (6 делений)
Смещение луча приборов осциллографы С1-71 универсальные из-за дрейфа усилителя вертикального отклонения после 15 минут прогрева - не более:
- 2мВ (0,4дел.) в течение 1 минуты работы при кратковременном дрейфе;
- 12мВ (2,4дел.) в течение 1 часа работы при долговременном дрейфе;
Смещение луча при изменении напряжения питающей сети на ±10% - не более 2мВ (0,4дел.) за 1 минуту;
Внутренний источник калиброванного напряжения приборов осциллограф универсальныйС1-71 генерирует П-образные импульсы с периодом времени 0,5мс и выдает постоянные напряжения положительной полярности с амплитудами: 0,03В; 0,06В; 0,12В; 0,3В; 0,6В и 6В;
Погрешность амплитуды и периода повторения импульсов калибратора - не более:
- в нормальных условиях - ±1,5%;
- в рабочих условиях эксплуатации - ±2%;
Асимметрия импульсов прибора осциллограф С1-71 универсальный - не более 20%.
Основная погрешность измерения амплитуд синусоидальных сигналов в диапазоне частот от 0МГц до 20 МГц и амплитуды импульсного сигнала величиной от 0,01В до 60 В с длительностью импульсов от 20нс до 1?109нс - не более ±5% при высоте изображения до 6 делений;
Погрешность измерения амплитуд в рабочих условиях эксплуатации прибора осциллограф С1-71 универсальный - не более ±10%;
Коэффициенты развертки должны быть - 0,05мкс/дел, 0,1мкс/дел, 0,2мкс/дел, 0,5мкс/дел, 1мкс/дел, 2мкс/дел, 5мкс/дел, 2мс/дел, 5мс/дел, 10мс/дел, 0,1мс/дел, 0,2мс/дел, 0,5мс/дел, 1мс/дел, 20мс/дел, 50мс/дел, 1000мс/дел, 10мкс/дел, 20мкс/дел, 50мкс/дел;
Основная погрешность коэффициентов развертки прибора осциллограф С1-71 универсальный должна быть не более:
- ±6% - в положении «х0,1» множителя развертки для 0,05мкс/дел;
- ±5% - в положениях «х0,1» и «х1» множителя развертки для остальных коэффициентов развертки;
Погрешность коэффициентов развертки в рабочих условиях эксплуатации прибора осциллограф С1-71 универсальный не превышает:
- ±8% - в положении «х0,1» множителя развертки для коэффициента развертки 0,05мкс/дел;
- ±7% - в положениях «х0,1» и «х1» для остальных коэффициентов развертки;
Примечание. Рабочей частью развертки является участок длиной 80мм от ее начала, за исключением 70нс начального участка;
Погрешность измерения прибором осциллограф С1-71 универсальный временных интервалов для диапазона калиброванных скоростей разверток от 10нс/дел. до 100мс/дел. при измеряемом размере изображения по горизонтали от 4 делений до 10 делений рабочего участка развертки - не более:
- основная - ±6%;
- в рабочих условиях эксплуатации - ±10%;
На скорости развертки 5нс/дел при измеряемом размере изображения по горизонтали от 4 делений до 10 делений погрешность измерения прибором осциллограф С1-71 универсальный временных интервалов - не более:
- основная - ±10%;
- в рабочих условиях эксплуатации - ±12%;
Внутренняя синхронизация развертки прибора осциллограф С1-71 универсальный осуществляется:
- синусоидальными сигналами в полосе частот от 3?10-6МГц до 25МГц при минимальном и максимальном уровнях 4,8мм и 48мм соответственно;
- синусоидальными сигналами прибора осциллограф С1-71 универсальный в полосе частот от 25МГц до 100МГц при минимальном и максимальном уровнях от 10мм до 48мм соответственно;
- сигналом питающей сети частотой 50Гц и 400Гц;
- импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15МГц при минимальном и максимальном уровнях от 10мм до 48мм соответственно;
Нестабильность запуска развертки прибора осциллограф С1-71 универсальный - не более 1нс;
В режиме автозапуска синхронизация осуществляется сигналом при минимальной частоте следования не более 100Гц;
Внешняя синхронизация развертки прибора осциллограф С1-71 универсальныйосуществляется:
- синусоидальными сигналами в полосе частот от 3?10-6МГц до 25МГц при минимальном и максимальном уровнях амплитуды от 0,2В до 5В соответственно;
- синусоидальными сигналами прибора осциллограф универсальный С1-71 в полосе частот от 25МГц до 100 МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно;
- импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно;
Нестабильность запуска развертки прибора осциллограф С1-71 универсальный - не более 1нс;
В режиме автозапуска синхронизация осуществляется сигналами при минимальной частоте следования не более 100Гц;
Параметры сигналов прибора осциллограф С1-71 универсальный для синхронизации внешних устройств:
- на гнезде «V » развертки:
- амплитуда напряжения пилообразной формы в пределах от 5В до 10В на нагрузке 0,01 МОм с параллельной емкостью 50пФ;
- на гнезде «П» развертки:
- амплитуда напряжения в пределах от 6В до 12В на нагрузке 0,01 МОм с параллельной емкостью 50пФ;
При нажатии кнопки «ПОИСК ЛУЧА» прибора осциллограф С1-71 универсальныйизображение сигнала должно появиться в пределах рабочей части экрана;
Регулировка по яркости должна менять яркость изображения от полного отсутствия до удобной для наблюдения;
Регулировка освещенности шкалы прибора осциллограф С1-71 универсальный должна менять освещение шкалы от полного его отсутствия до удобного освещения для отсчета по шкале;
Допустимый уровень напряжения радиопомех прибора осциллограф С1-71 универсальный должен быть не более:
- 80дБ - на частотах от 0,15МГц до 0,5МГц;
- 74дБ - на частотах от 0,5МГц до 2,5МГц;
- 66дБ - на частотах от 2,5МГц до 20МГц;
Прибор не должен создавать акустические шумы более 60дБ на расстоянии 1м от прибора;
Задержка изображения сигнала прибора осциллограф С1-71 универсальный в тракте вертикального отклонения должна обеспечивать просмотр фронтов исследуемого сигнала на рабочей частоте развертки;
Прибор осциллограф универсальный С1-71 должен сохранять свои технические характеристики в пределах норм, установленных в технических условиях после замены в нем электронно-лучевой трубки;
Допускается подрегулировка с помощью имеющихся органов подстройки, предусмотренная принципиальной схемой прибора и инструкцией по эксплуатации прибора осциллограф С1-71 универсальный;
Амплитуда входного сигнала канала «Z», обеспечивающая наблюдение яркостных меток с частотой от 20?10-6МГц до 10МГц:
- минимальная - не более 2В;
- максимальная - не менее 8В;
Изоляция цепи питания между входом сетевого кабеля прибора осциллограф С1-71 универсальный и корпусом прибора выдерживает без пробоя испытательное переменное напряжение:
- в нормальных условиях - 1000В (эфф);
- при повышенной влажности - 600В (эфф);
Сопротивление изоляции указанной цепи прибора осциллограф С1-71 универсальныйотносительно корпуса - не менее:
- в нормальных условиях - 20 МОм;
- при повышенной температуре - 5 МОм.
Время самопрогрева прибора осциллограф С1-71 универсальный - не более 15 минут;
Прибор питается от сети напряжением:
- 220В±22В с частотой 50Гц±0,5Гц и содержанием гармоник до 5%;
- 115В±5,75В или 220В±11В с частотой 400Гц±12Гц и содержанием гармоник до 5%;
Мощность, потребляемая прибором осциллограф С1-71 универсальный от сети при номинальном напряжении - не более 150В?А;
Прибор осциллограф С1-71 универсальный допускает непрерывную работу в рабочих условиях в течение не менее 8 часов;
Наработка на отказ - не менее 1000 часов;
Габаритные размеры прибора осциллограф С1-71 универсальный - не более 348Х220Х509мм;
Габаритные размеры укладочного ящика - не более 524Х301Х628мм;
Габаритные размеры транспортной тары с укладочным ящиком - не более 629X442X771мм;
Габаритные размеры транспортной тары прибора осциллограф С1-71 универсальный с картонной коробкой - 494X415X838мм;
Масса прибора - не более 19кг;
Масса прибора в укладочном ящике - не более 38кг;
Масса прибора осциллограф С1-71 универсальный в транспортной таре - не более 80кг;
Срок хранения прибора - не менее 5 лет;
Срок службы прибора осциллограф С1-71 универсальный - не менее 7 лет;
Технический ресурс - не менее 5000 часов;
При излучении прибора осциллограф С1-71 универсальный следует дополнительно пользоваться схемами электрическими принципиальными;
В связи с постоянной работой по совершенствовании изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения.
