Осциллограф С1-91/7

С1-91/7

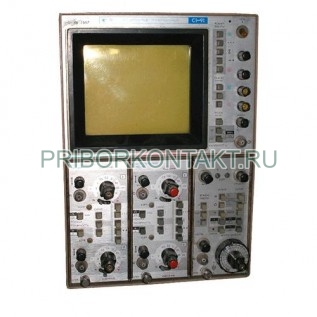

Осциллограф универсальный С1-91/7

Также этот прибор может называться: С1 91/7, С191/7, С1-91-7, С1-91 7, c1-91/7, c191/7, c1 91/7, s1-91/7, s1 91/7, s191/7.

С1-91/7 осциллограф универсальный предназначен для исследования одного или одновременно двух электрических сигналов.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/7 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный усилитель - Я4С-90;

- блок двухканальной развертки - Я4С-91;

- блок измерения - Я4С-105.

Технические характеристики С1-91/7:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 3,5 нс.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Диапазон измерения мгновенных значений напряжения - 15 мВ до 40 В.

Диапазон измерения относительных значений - от 40% до 266%.

Погрешность измерения амплитуды - ±(1+5/n)%, где n - размер изображения амплитуды в делениях шкалы экрана.

Погрешность измерения временных интервалов - ±(1+8/m)%, где m - размер изображения временного интервала в делениях шкалы экрана.

Коэффициенты разверток С1-91/7:

- основной - от 5 нс/дел до 50 мс/дел;

- задержанной - от 20 нс/дел до 5 мс/дел.

Пределы основной погрешности коэффициентов отклонения и разверток - ±4%.

Амплитуда электрических сигналов - от 15 мВ до 200 В.

Длительность и период повторения - от 40 нс до 20 с.

Потребляемая мощность - 200 В·А.

Питание от сети для осциллографа С1-91/7:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 232×612×344 мм.

Масса - не более 21 кг.

С1-91/7 обеспечивает измерение амплитудных и временных параметров аналоговых сигналов по изображению на экране ЭЛТ с погрешностью до 2% и позволяет производить относительные измерения в процентах.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
