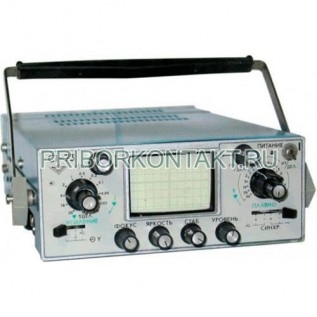

Осциллограф С1-73

Осциллограф С1-73 универсальный (С173, С-1-73, С 1 73, c1-73, С-173, С 173, С1 73, c173, c-1-73, c 1 73,c-173, c 1173, c1 73)

Осциллограф С1-73 универсальный предназначен для исследования формы электрических сигналов в диапазоне от 0МГц до 5МГц путем визуального наблюдения и измерения их амплитуд в диапазоне 0,02В-120В и выносным делителем 1:10 до 350В, длительностью 0,2?10^-6с-0,5с.

Технические характеристики приборов осциллографы С1-73 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-5МГц;

Время нарастания С1-73 ПХ - 70нс;

Коэффициент отклонения - 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел., 10В/дел., 20В/дел.;

Входное сопротивление - 1 МОм±0,05 МОм; 10 МОм±0,75 МОм (с выносным делителем 1:10);

Емкость - 30пФ±5пФ; 10пФ±5пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 0,05мкс/дел., 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел., 20мкс/дел., 20мкс/дел., 50мкс/дел., 100мкс/дел., 200мкс/дел., 500мкс/дел., 1?10³мкс/дел., 2?10³мкс/дел., 5?10³мкс/дел., 1?10⁴мкс/дел., 2?10⁴мкс/дел., 5?10⁴мкс/дел.;

Погрешность С1-73 - ±7%;

Рабочая часть экрана - 60х40мм;

Потребляемая мощность - 30В?А;

Ток, потребляемый от источника постоянного тока, при напряжении 27В, не превышает 0,7А;

Габаритные размеры - 240х95х300мм;

Масса С1-73 - 3,2кг.
