Осциллограф С1-83

Универсальный осциллограф С1-83

С1-83 - универсальный осциллограф для визуального наблюдения и анализа электрических сигналов в полосе частот 0-5 МГц. Прибор рассчитан на измерение амплитудных и временных параметров, одновременный вывод двух сигналов на одной развертке и работу в режиме X-Y для построения функциональной зависимости между двумя входными воздействиями.

В документации и на шильдиках встречаются варианты обозначения: С183, С-1-83, С 1 83, c1-83, С-183, С 183, С1 83, c183, c-1-83, c 1 83, c-183, c 1183, c1 83.

Назначение и области применения

Осциллограф С1-83 применяют при наладке и ремонте радиоэлектронной аппаратуры, в лабораторных измерениях, на стендах контроля и в сервисных подразделениях. Прибор удобен, когда требуется быстро оценить форму сигнала, задержки, длительности импульсов и взаимосвязь двух сигналов без использования дополнительного анализатора.

• контроль формы и параметров сигналов в ВЧ трактах и импульсных схемах в пределах полосы 0-5 МГц;
• сравнение двух сигналов во времени на общей развертке;
• настройка устройств по Lissajous в режиме X-Y (фазовые и амплитудные соотношения);
• типовые измерения в учебных, ремонтных и метрологических работах.

Функции и особенности

• визуализация сигналов с верхней границей полосы пропускания 5 МГц;
• измерение амплитудных и временных параметров по шкале экрана;
• одновременное отображение двух исследуемых сигналов на одной развертке;
• режим X-Y для отображения зависимости одного сигнала от другого;
• плавная регулировка коэффициента отклонения с перекрытием не менее чем в 2,5 раза;
• поддержка работы с выносным делителем 1:10 для расширения входных возможностей.

Технические характеристики

Конструкция и эксплуатационные особенности

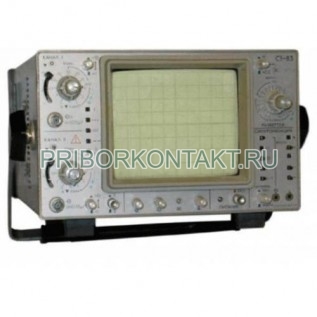

С1-83 выполнен в настольном корпусе с фронтальной панелью управления и экраном с рабочим полем 120×100. Для сохранения заявленных параметров по входу рекомендуется учитывать входную емкость (35 пФ ±5 пФ) и при необходимости использовать выносной делитель 1:10, который изменяет входные параметры до 10 МОм ±0,75 МОм и 15 пФ. При измерениях по времени точность развертки зависит от выбранного режима и размера изображения: наилучшие значения погрешности достигаются при развертке без множителя и достаточном размере трассы.

Преимущества применения

• универсальные режимы - два сигнала на одной развертке и X-Y для анализа взаимосвязей;
• полоса 0-5 МГц и время нарастания 70 нс для типовых ВЧ и импульсных задач;
• широкий набор коэффициентов развертки от 0,5 мкс/дел до 5×10⁶ мкс/дел;
• гибкость по входу - поддержка работы с делителем 1:10 и контролируемыми входными параметрами;
• варианты питания 50 Гц и 400 Гц для лабораторий и стендовых применений.
