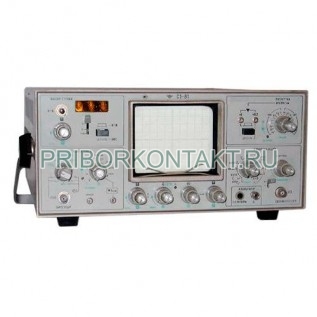

Осциллограф С1-81

Осциллограф С1-81 универсальный (С181, С-1-81, С1 81, c1-81, С-181, С 181, С1 81, c181, c-1-81, c 1 81, c-181, c 1181, c1 81)

Осциллограф С1-81 универсальный предназначен для визуального исследования формы сигналов, с возможностью фоторегистрации с помощью фотоприставки «ФОТОН-ОС», а также измерения параметров периодических электрических сигналов, детального исследования черно-белого и цветного телевизионных сигналов с индикацией на СКУ рассматриваемой участка растра.

Технические характеристики приборов осциллографы С1-81 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-20МГц;

Время нарастания ПХ - 350нс;

Коэффициент отклонения - 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1В/см, 2В/см, 5В/см;

Входное сопротивление С1-81 - 1 МОм±0,03 МОм; 1 МОм±0,03 МОм (с выносным делителем 1:10);

Емкость - 30пФ±3пФ; 13пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 50мс/см, 20мс/см, 10мс/см, 5мс/см, 2мс/см, 1мс/см, 0,5мс/см, 0,2мс/см, 0,1мс/см, 50мкс/см, 20мкс / см, 10мкс/см, 5мкс/см, 2мкс/см, 1мкс/см, 0,5мкс/см, 0,2мкс/см, 0,1мкс/см;

Погрешность измерений амплитуды и временных интервалов - ±6%;

Рабочая часть экрана 80х100;

Питание С1-81 - от сети 220В±22В, 50Гц±0,5 Гц с содержанием гармоник до 5%;

Потребляемая мощность - 120В?А;

Габаритные размеры - 408х180х485мм;

Масса С1-81 - 18кг.
